EPGM203
特性：各向同性，加工性能好，熱態機械強度高，高濕度下電性能穩定，
耐熱等級：F級
用途：機械、電氣用，適用于F級電機、變壓器、電器設備絕緣結構件，用于螺桿螺母的加工
厚度：0.5~50mm
標稱尺寸：1020×1220mm,;1020×2040mm
EPGM305 性能與EPGM203相似 改進了熱穩定性
耐熱等級：H級
EPGM306
特性：各向同性，加工性能好，具有較高的機械、電氣性能，CTI≥600，
耐熱等級：H級
用途：適用于H級電機設備中做絕緣結構零部件以及其他用途
厚度：1.5~100mm
標準尺寸：1020×1220mm;1020×2040mm
表1 性能要求
序號
性能
單位
要求
1
垂直層向彎曲強度
MPa
≥320
T150≥160
2
平行層向沖擊強度
kJ/m2
（簡支梁）≥50
（懸臂梁）≥55
3
平行層向擊穿電壓（90℃油中）
kV
≥35
4
垂直層向電氣強度（90℃油中）
MV/m
表2
5
浸水后絕緣電阻
Ω
≥5.0×109
6
吸水性D-24/23
%
表3
表2 垂直層向電氣強度
|
厚度 mm |
指標值 |
|
厚度 mm |
指標值 |
|
1.4 |
12.3 |
|
2.4 |
9.8 |
|
1.5 |
12.0 |
|
2.5 |
9.6 |
|
1.8 |
11.0 |
|
2.6 |
9.4 |
|
2.0 |
10.5 |
|
2.8 |
9.2 |
|
2.2 |
10.0 |
|
3.0 |
9.0 |
|
注： 1． 對(90±2)℃油中垂直層向電氣強度，可任選20s逐級升壓法和1min耐壓試驗要求中的一種。對符合二者之一的材料，應視其為90±2℃油中的垂直層向的電氣強度是符合本標準要求的。 2． 如果測得的試樣厚度算術平均值是介于上表兩個厚度之間，則其要求值應有內插法求取。如果測得的厚度算術平均值低于0.4mm，則其電氣強度要求值取0.4mm的要求值。如果標稱厚度為3mm，并且其測得的厚度算術平均值超過3mm時，則取3mm厚度的要求值。 |
||||
表3吸水性
|
試樣厚度平均值mm |
吸水極限值mg |
|
試樣厚度平均值mm |
吸水極限值mg |
|
1.5 |
≤25 |
10.0 |
≤40 |
|
|
2.0 |
≤26 |
12.0 |
≤44 |
|
|
2.5 |
≤27 |
14.0 |
≤48 |
|
|
3.0 |
≤28 |
16.0 |
≤55 |
|
|
4.0 |
≤29 |
20.0 |
≤60 |
|
|
5.0 |
≤31 |
25.0 |
≤70 |
|
|
6.0 |
≤33 |
單面加工至22.5 |
≤90 |
|
|
8.0 |
≤35 |
|
|
|
|
注：①: 如果測得的試樣厚度算術平均值介于上表兩厚度之間，則其要求值應由內插法求取。 ②: 如果測得厚度算術平均值低于0.4mm，則其吸水性要求值取0.4mm的要求值。如果標稱厚度為25mm，并且測得的厚度算術平均值超過25mm時，則取25mm厚度的要求值。標稱厚度超過25mm的板材，則應從單面機加工至22.5mm±0.3mm，且加工平面應光滑。 |
||||

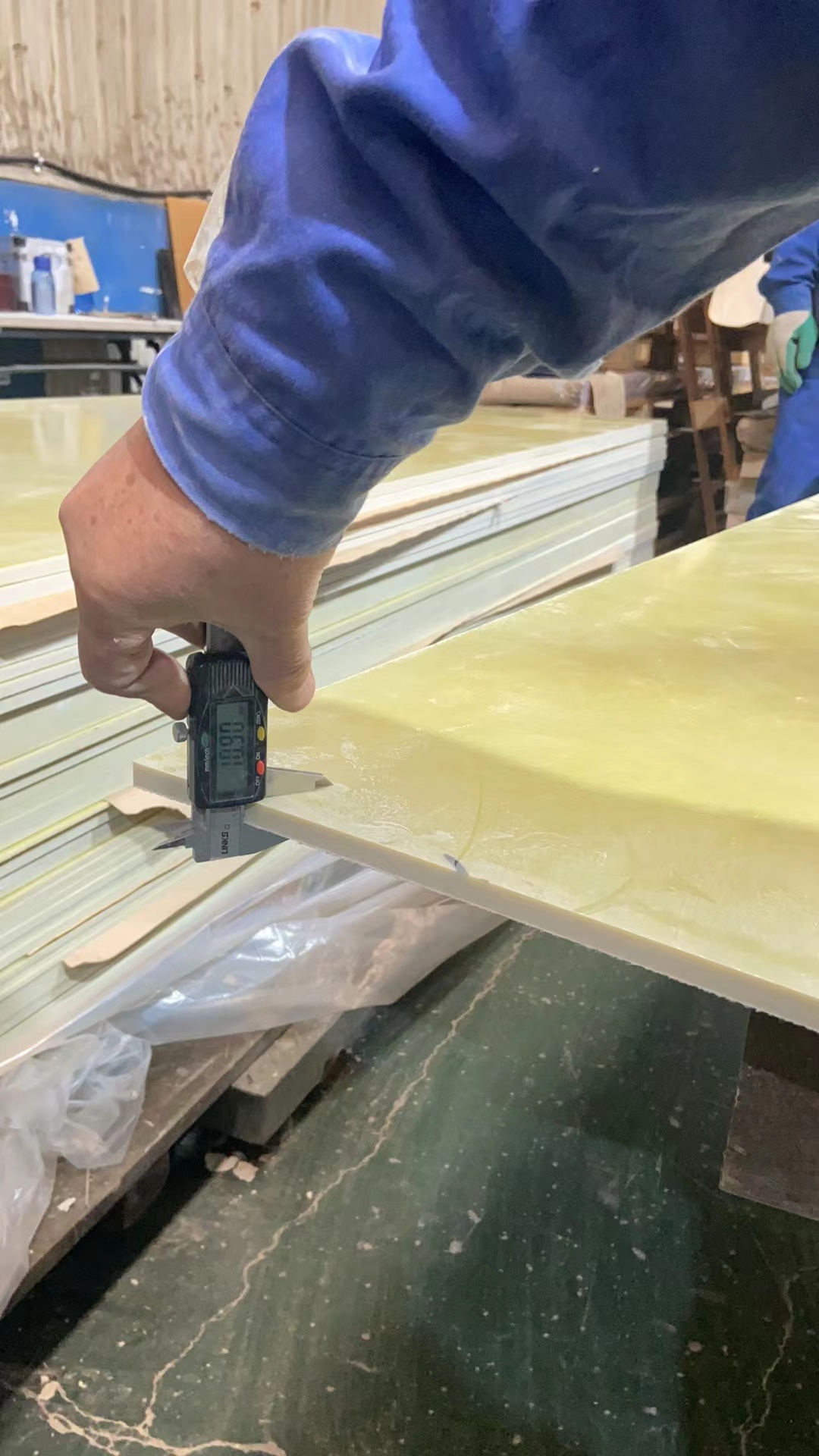

標稱厚度、尺寸及允許偏差
|
標稱厚度 |
允許偏差 |
標稱厚度 |
允許偏差 |
標稱厚度 |
允許偏差 |
|
1.5 |
±0.30 |
10.0 |
±0.80 |
40.0 |
±1.55 |
|
2.0 |
±0.35 |
12.0 |
±0.90 |
45.0 |
±1.65 |
|
2.5 |
±0.40 |
14.0 |
±1.00 |
50.0 |
±1.75 |
|
3.0 |
±0.45 |
16.0 |
±1.10 |
60.0 |
±1.90 |
|
4.0 |
±0.50 |
20.0 |
±1.30 |
70.0 |
±2.00 |
|
5.0 |
±0.55 |
25.0 |
±1.40 |
80.0 |
±2.20 |
|
6.0 |
±0.60 |
30.0 |
±1.45 |
90.0 |
±2.35 |
|
8.0 |
±0.70 |
35.0 |
±1.50 |
100.0 |
±2.50 |
|
注:對于標稱厚度不在本表所列的優選厚度時,其偏差應采用接近的優選標稱厚度的偏差。其他偏差要求可由供需雙方商定 |
|||||
