歡迎來(lái)到揚(yáng)州市拓騰電氣有限公司！
非煅燒型云母紙是以?xún)?yōu)質(zhì)白云母、金云母或人工合成云母為原料，以機(jī)械法制漿抄造而成的連續(xù)卷筒紙。根據(jù)原料屬性不同分為506型白云母紙、P506型金云母紙、S506型合成云母紙等。
Uncalcined Mica paper is the continuous reeled paper made fromhigh quality muscovite,phlogopite and synthetic mica with mechanical pulpmethods.
符合標(biāo)準(zhǔn)：GB/T 5019.4-2009
種類(lèi)
| 型號(hào) | 名稱(chēng) | 云母種類(lèi) | 主要用途 | 主要特點(diǎn) |
| 505 | 換向器云母紙 | 白云母、微量膠黏劑 | 換向器 | 鱗片小，含微量膠黏劑 |
| 506 | 白云母紙 | 白云母 | 云母板、云母管、云母發(fā)熱件、云母加工件 | 機(jī)械強(qiáng)度、絕緣性能高 |
| P506 | 金云母紙 | 金云母 |
云母帶、云母卷、云母板、云母管、 電熱膜、云母加工件 |
耐溫等級(jí)達(dá)到750-850℃ |
| S506 | 合成云母紙 | 合成云母 | 耐火云母帶 | 耐溫等級(jí)達(dá)到1000℃ |
| 507 | 少膠云母帶紙 | 白云母 | 少膠云母帶 | 滲透性好 |
| 502-1 | 煅燒云母紙 | 煅燒白云母 | 耐火云母帶、多膠云母帶 |
鱗片大小分布范圍窄， 各項(xiàng)性能指標(biāo)高于天然白云母紙 |
特性
優(yōu)異的耐高溫；
優(yōu)越的絕緣性能；
穩(wěn)定的化學(xué)性能；
優(yōu)異的機(jī)械性能；
較好的滲透性和透氣性。
用途
與有機(jī)硅樹(shù)脂、環(huán)氧樹(shù)脂經(jīng)粘合、高溫壓制可制成板狀云母絕緣材料，也可作為基材與玻纖布、薄膜等補(bǔ)強(qiáng)材料通過(guò)有機(jī)硅樹(shù)脂粘合經(jīng)過(guò)高溫烘焙、干燥制成帶（卷）狀云母絕緣材料。
表一 白云母紙
|
項(xiàng)目 |
單位 |
506 |
|||
|
定量 |
g/m2 |
65 |
120 |
250 |
320 |
|
平均值公差 |
%(≦) |
±3 |
±3 |
±4 |
±4 |
|
公差 |
%(≦) |
±6 |
±7 |
±7 |
±7 |
|
平均厚度 |
μm |
45 |
75 |
150 |
200 |
|
滲透時(shí)間 |
s(≦) |
4 |
20 |
45 |
80 |
|
介電強(qiáng)度 |
kV/mm |
17 |
17 |
17 |
17 |
|
拉伸強(qiáng)度 |
N/cm(≧) |
1.8 |
3.5 |
5.5 |
6 |
|
熱失重 |
% |
0.4 |
0.4 |
0.4 |
0.4 |
|
水萃取物導(dǎo)電率 |
us/cm(≦) |
10 |
10 |
10 |
10 |
|
耐高溫 |
℃(≧) |
500 |
|||
表二 金云母紙
|
項(xiàng)目 |
單位 |
P506 |
|||
|
定量 |
g/m2 |
90 |
170 |
250 |
350 |
|
平均值公差 |
%(≦) |
±3 |
±3 |
±4 |
±4 |
|
公差 |
%(≦) |
±6 |
±7 |
±7 |
±7 |
|
平均厚度 |
μm |
55 |
105 |
140 |
180 |
|
滲透時(shí)間 |
s(≦) |
10 |
40 |
80 |
130 |
|
介電強(qiáng)度 |
kV/mm |
15 |
15 |
15 |
15 |
|
拉伸強(qiáng)度 |
N/cm(≧) |
3 |
4.5 |
6.5 |
7.5 |
|
熱失重 |
% |
0.5 |
0.5 |
0.5 |
0.5 |
|
水萃取物導(dǎo)電率 |
us/cm(≦) |
10 |
10 |
10 |
10 |
|
耐高溫 |
℃(≧) |
700 |
|||
|
項(xiàng)目 |
單位 |
S506 |
||
|
定量 |
g/m2 |
105 |
120 |
160 |
|
平均值公差 |
%(≦) |
±3 |
±3 |
±3 |
|
公差 |
%(≦) |
±6 |
±7 |
±7 |
|
平均厚度 |
μm |
65 |
78 |
100 |
|
滲透時(shí)間 |
s(≦) |
10 |
14 |
20 |
|
介電強(qiáng)度 |
kV/mm |
16 |
16 |
16 |
|
拉伸強(qiáng)度 |
N/cm(≧) |
3 |
3.5 |
4.5 |
|
熱失重 |
% |
0.25 |
0.25 |
0.25 |
|
水萃取物導(dǎo)電率 |
us/cm(≦) |
6 |
6 |
6 |
|
耐高溫 |
℃(≧) |
1000 |
||
|
項(xiàng)目 |
單位 |
502-1 |
||
|
定量 |
g/m2 |
60 |
120 |
160 |
|
平均值公差 |
%(≦) |
±3 |
±3 |
±3 |
|
公差 |
%(≦) |
±6 |
±7 |
±7 |
|
平均厚度 |
μm |
40 |
80 |
100 |
|
滲透時(shí)間 |
s(≦) |
25 |
65 |
90 |
|
介電強(qiáng)度 |
kV/mm |
22 |
22 |
22 |
|
拉伸強(qiáng)度 |
N/cm(≧) |
3.2 |
4 |
6 |
|
熱失重 |
% |
0.5 |
0.5 |
0.5 |
|
水萃取物導(dǎo)電率 |
us/cm(≦) |
15 |
15 |
15 |
|
耐高溫 |
℃(≧) |
850 |
||
MPM——以白云母為原材料制成的云母紙;
MPP——以金云母為原材料制成的云母紙;
MPS——以人工合成云母為原材料制成的云母紙。常用的云母紙類(lèi)型如下:
MPM 2型,以煅燒白云母為原料,機(jī)械法制漿制成的云母紙,
MPM 3型:以未煅燒白云母為原料,機(jī)械法制漿制成的云母紙;
MPP 4 型:以未煅燒金云母為原料,機(jī)械法制漿制成的云母紙;
MPS 5型:以人工合成云母為原材料,機(jī)械法制漿制成的云母紙。
上述類(lèi)型相互間存在如多孔性,滲透性及拉伸強(qiáng)度方面的區(qū)別。MPM 1型及2型的基材可相互摻和,獲得的云母紙?zhí)匦越橛?型與2型之間,這些應(yīng)在合同中說(shuō)明。

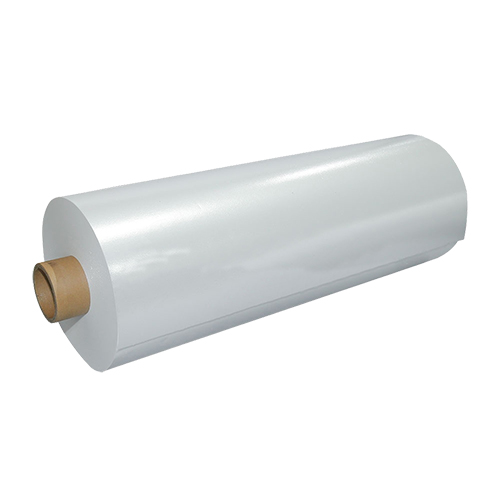

MPM3(506-B)

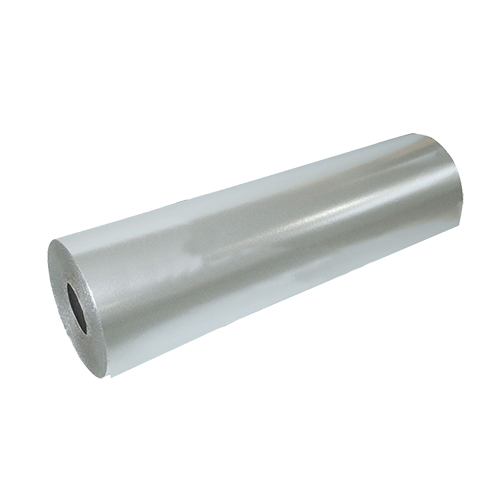

MPM3-L1(506)
MPM3-L2(507)

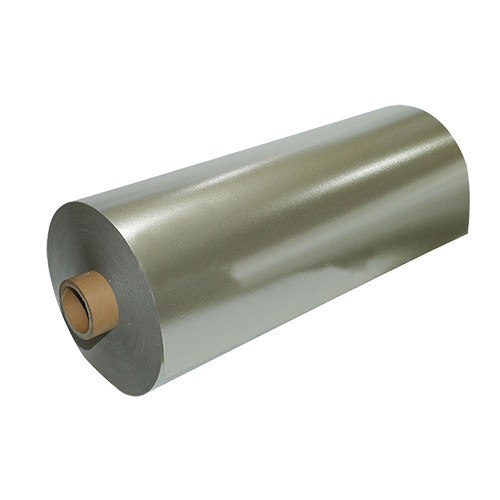

MPP4(P506)

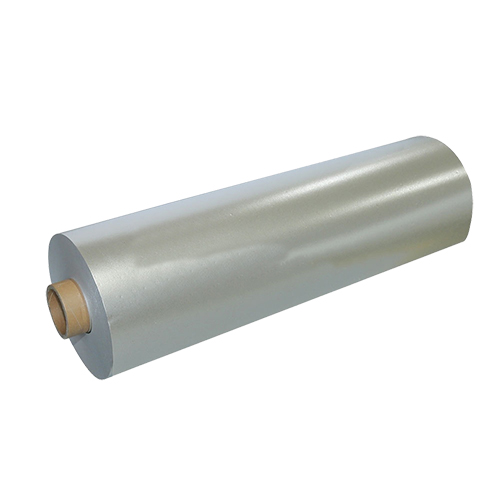

MPS5(S506)
