一、產品用途：
環氧玻璃網格布（impregnated glass fibre meshes）廣泛應用于帶填料澆注的干式變壓器線圈、電抗器線圈中，用于線圈的內外包覆和層間絕緣。它與澆注線圈的環氧樹脂牢固地結合在一起，增強了澆注線圈的防開裂性能。網格布好比混凝土中的鋼筋作用，可防止?jié)沧⒕�圈由于冷熱效應以及線圈突發短路產生的巨大電動力引起的線圈絕緣層開裂，大大提高了線圈的整體機械強度。用于線圈層間絕緣的網格布作為層間的主絕緣，能改善樹脂澆注的透徹性、一體性，能防止線圈內部的斷層、開裂，提高了線圈的絕緣水平和機械強度，是玻纖帶、DMD的理想替代產品。
二、結構特點：
1、該產品以優質的無堿無蠟電工型玻纖紗為基材，編制成各種規格的網格布，經過熱烘脫水，再浸以獨特配方的環氧樹脂混合液，經中溫滴膠、熱烘固化而成。
2、按浸漬樹脂的性質，產品分為有溶劑網格布和無溶劑網格布兩大類。兩種網格布的主要區別如下：
2.1、浸漬的樹脂不同：有溶劑網格布的浸漬樹脂中含有丙酮類易揮發的溶劑，無溶劑網格布的浸漬樹脂為純樹脂，無丙酮類易揮發的溶劑，成品無溶劑網格布中的揮發物含量也相對較低。
2.2、浸漬工藝不同：有溶劑網格布是在常溫空氣中浸漬的，網格布呈不透明狀態；無溶劑網格布是在中溫狀態下真空壓力浸漬的，網格布呈透明狀態。
2.3、含膠量不同：無溶劑網格布中所含樹脂的比例要大大高于有溶劑網格布，約為有溶劑網格布的兩倍。
2.4、應用不同：無溶劑網格布適宜作為線圈的層間絕緣，在很高的電場強度下也無局部放電，采用無溶劑網格布可減少層間絕緣的厚度，有利于線圈的小型化，尤其適用于20、35 kV的干式變壓器線圈。有溶劑網格布適宜作為線圈的內外絕緣，當線圈層間場強較低時也可使用有溶劑網格布作為層間絕緣，可用于10kV及以下電壓等級的干式變壓器線圈。
3、網格布根據其浸漬樹脂的耐溫等級可以分為“F”、“H”級，根據線圈澆注樹脂的耐溫等級選擇相應的網格布，通常選“F”級。該網格布不但在常溫下具有較高的機械強度，而且在高溫下仍具有較高的機械強度，可以確保澆注變壓器、電抗器在過載高溫下也能安全可靠地運行。
4、網格布是一種環保產品，在使用過程中無玻纖紗飛出；而以往無填料澆注的變壓器線圈中采用的玻纖氈是由短切玻纖紗組成，在使用過程中容易彌漫在空氣中，容易被操作工人呼入，將對身體將造成嚴重的危害。網格布是替代玻纖氈的理想產品。
三、技術參數
1、執行標準
JB/T 10322-2002 《電工用樹脂浸漬玻璃纖維網格》
2、有溶劑網格布技術參數表：
|
序號 |
指 標 名 稱 |
單位 |
參 數 |
||||||||||
|
1 |
標稱厚度 |
mm |
0.4 |
0.5 |
0.6 |
0.8 |
1.0 |
1.2 |
1.5 |
1.6 |
2.0 |
2.2 |
2.4 |
|
2 |
每卷標稱長度 |
m |
100 |
100 |
100 |
100 |
50 |
50 |
50 |
40 |
35 |
35 |
35 |
|
3 |
寬 度 |
m |
≤1.5 ≤1.3 |
||||||||||
|
4 |
網孔尺寸（經×緯） |
mm |
4*4 5*4 |
4*4 5*4 |
4*4 5*4 |
4*4 5*4 |
5*4 6×5 |
4*4 5×4 |
5*4 6*5 |
6*5 |
6*5 10*7 |
6*5 10×7 |
6*5 10*7 |
|
5 |
膠 含 量 |
% |
12～18 |
||||||||||
|
6 |
拉伸破壞負荷 |
N |
800 |
800 |
900 |
1000 |
1500 |
1850 |
3000 |
3400 |
4200 |
4800 |
5300 |
|
7 |
沿面擊穿電壓 |
kV |
≥18 |
||||||||||
|
8 |
沿 面 電阻 |
Ω |
≥1.0×1013 |
||||||||||
|
9 |
耐 溫 等級 |
級 |
F，H |
||||||||||
|
10 |
吸 水 率 |
% |
≤3 |
||||||||||
|
11 |
色 澤 |
|
本色、紅色、灰等根據用戶要求定 |
||||||||||
|
12 |
經向卷繞直徑 |
mm |
50 |
100 |
150 |
||||||||
注：上述為常規的網格布，特殊規格的網格布可根據用戶要求生產。
3、無溶劑網格布技術參數表：
|
序號 |
指 標 名 稱 |
單位 |
參 數 |
||||||||||
|
1 |
標稱厚度 |
mm |
0.4 |
0.5 |
0.6 |
0.8 |
1.0 |
1.2 |
1.5 |
1.6 |
2.0 |
2.2 |
2.4 |
|
2 |
每卷標稱長度 |
m |
50 |
50 |
50 |
50 |
40 |
40 |
40 |
40 |
30 |
30 |
30 |
|
3 |
寬 度 |
mm |
≤1500 ≤1300 |
||||||||||
|
4 |
網孔尺寸（經×緯） |
mm |
4*4 |
4*4 |
4*4 |
4*4 |
4*4 |
5*4 |
6*5 |
5*4 |
6*5 |
6*5 |
6*5 |
|
5 |
膠 含 量 |
% |
25～35 |
||||||||||
|
6 |
拉伸破壞負荷 |
N |
800 |
800 |
900 |
1000 |
1500 |
1850 |
3000 |
3400 |
4200 |
4800 |
5300 |
|
7 |
沿面擊穿電壓 |
kV |
≥18 |
||||||||||
|
8 |
沿 面 電阻 |
Ω |
≥1.0×1013 |
||||||||||
|
9 |
耐 溫 等級 |
級 |
F，H |
||||||||||
|
10 |
吸 水 率 |
% |
≤1 |
||||||||||
|
11 |
色 澤 |
|
本 色 |
||||||||||
|
12 |
經向卷繞直徑 |
mm |
50 |
100 |
150 |
||||||||
注：上述為常規的網格布，特殊規格的網格布可根據用戶要求生產

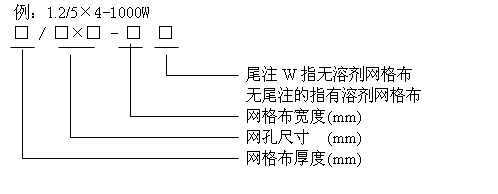

四、型號說明
貯存:
* 請置放于干燥通風處。
* 如暫不用，請勿打開包裝，以免有不潔物侵入影響絕緣性能。
* 客戶有特殊要求，公司可承接定制，歡迎新老客戶垂詢。
