BMIGC301雙馬來酰亞胺樹脂硬質層壓板 GB/T1303.10-2009
1. 應用范圍
本系列產品是由電工用無堿玻璃布浸以改性雙馬來酰亞胺樹脂，經烘焙熱壓而成。具有較高的機械性能和介電性能、良好的耐潮性和可加工性，耐熱等級為 H 級。適用于作耐高溫電機電器的絕緣結構件，如電機槽楔、墊片和出線板、干式變壓器撐條、墊片和接線板等。
2. 外觀
棕褐色，表面平整光滑，無氣泡、雜質和其它明顯的缺陷，允許有輕微擦傷，邊緣應切割整齊且端面無分層和裂紋。
3. 性能要求
表1 主要性能指標
|
序號
|
指標名稱
|
單位
|
指標值 |
|
|
T-3253 |
T-3258 |
|||
|
1 |
密度 |
g/cm3 |
1.8 |
1.8 |
|
2 |
吸水性（厚度10mm） |
mg |
≤34 |
≤34 |
|
3 |
垂直層向彎曲強度 |
MPa |
≥360 |
≥400 |
|
4 |
沖擊強度 |
kJ/m2 |
≥120 |
≥147 |
|
5 |
粘合強度 |
N |
≥6800 |
≥7200 |
|
6 |
平行層向絕緣電阻 常態下 浸水24h后 |
MΩ |
|
|
|
7 |
介質損耗因數 |
- |
≤0.04 |
≤0.03 |
|
8 |
介電常數 |
- |
≤5.5 |
≤5.0 |
|
9 |
垂直層向介電強度 （厚度2mm） 于(90±2)℃變壓器油中1 min |
kV/mm |
≥12.4 |
≥20 |
|
10 |
平行層向耐電壓 于(90±2)℃變壓器油中1 min |
kV |
≥35 |
≥45 |

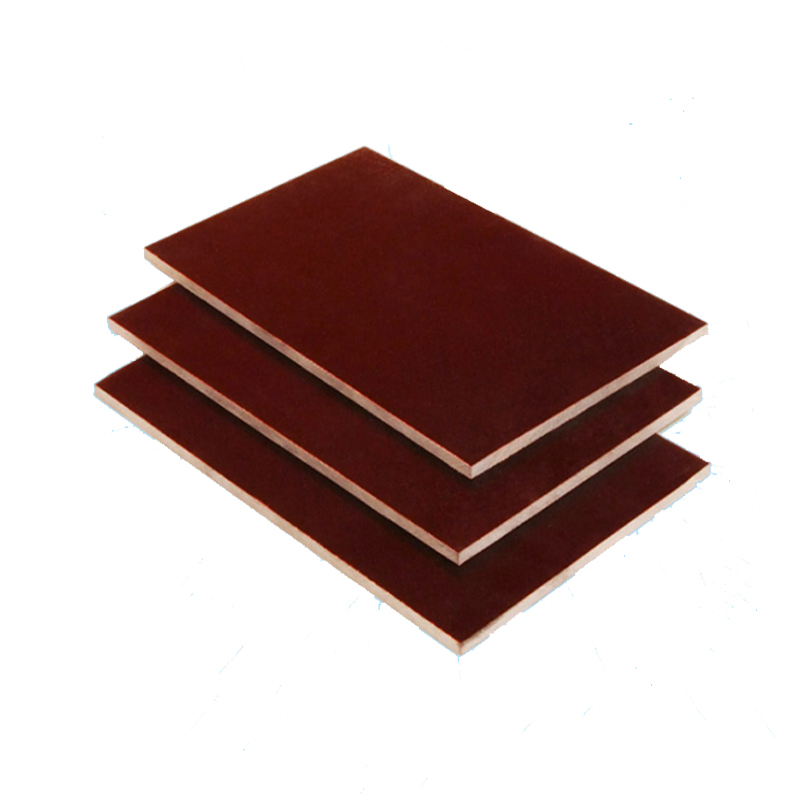

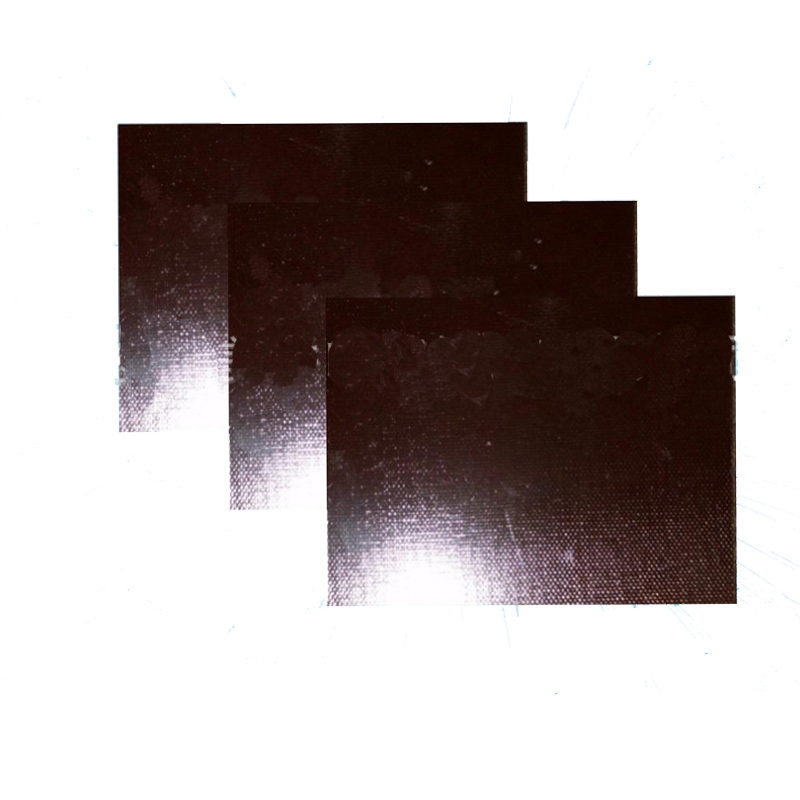

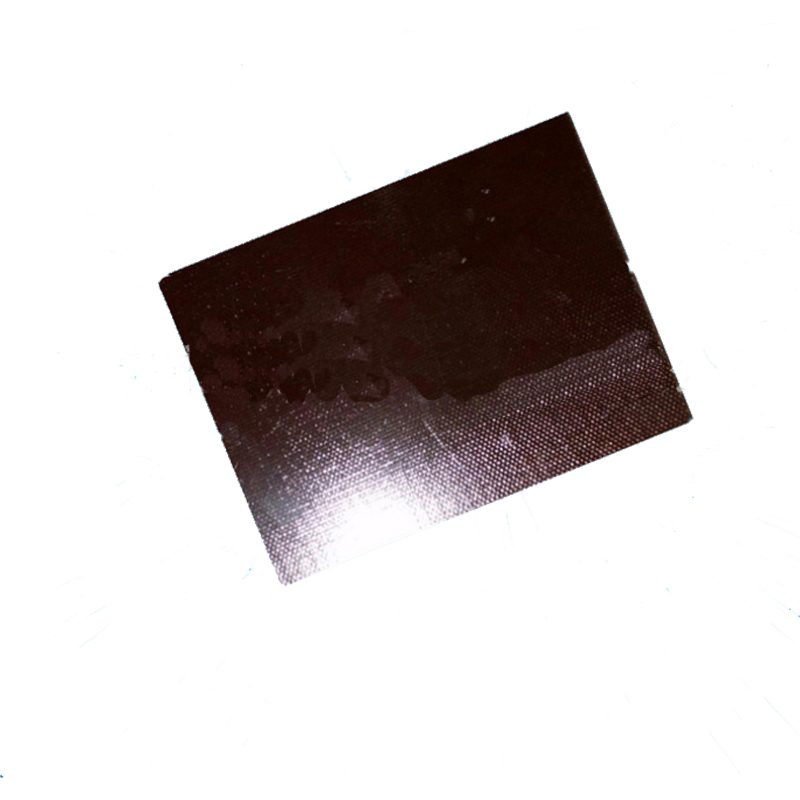

圖片展示：
|
|
|
