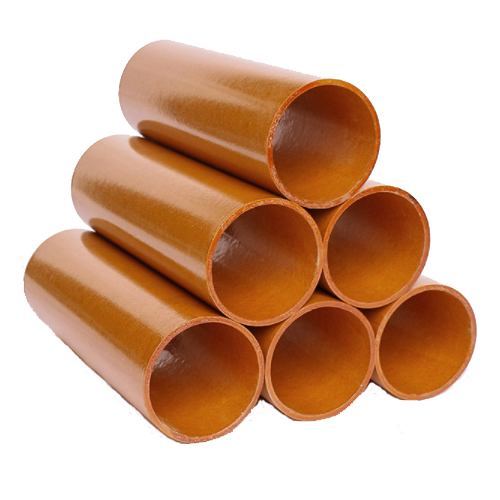

3520 酚醛層壓紙管
執行標準：JB/T3172-1999
性能：3520酚醛層壓紙管是以絕緣卷繞紙為底材以酚醛樹脂做粘合劑經熱卷烘焙固化而成的熱固性酚醛層壓紙管。
產品特點：3520酚醛層壓紙管，耐熱等級E級，具有較高的介電性能和一定的機械性能，
適用于做變壓器骨架和電器設備做絕緣零部件，可在變壓器油中使用。
產品規格：
標稱內徑： 5.0－1200mm
標稱壁厚： ≥1mm
標稱長度： 350－1600mm
3520酚醛層壓紙管、3526酚醛層壓布管
產品說明：
3520產品是用絕緣卷繞紙為底材，以酚醛樹脂作粘合劑，經加熱卷壓烘焙固化而成。產品干燥狀態介電性能好，適用于干燥環境和變壓器油中作電氣設備的絕緣結構零部件。
3526產品是用棉布浸以酚醛樹脂，經熱卷、烘焙、固化而成。產品具有良好的力學、電氣性能和耐磨性，適用于作電器設備結構件和軸承保持架。
3520、3526絕緣耐熱等級為E級（120℃）。
|
序號
|
指標名稱
|
單位
|
指 標 值
|
|||
|
3520
|
3526
|
|||||
|
內徑5-25mm
|
內徑25 mm以上
|
|
||||
|
1
|
外 觀
|
——
|
表面光滑，無氣泡、皺紋、裂紋，無明顯擦傷和過熱痕跡，端面切割整齊。
|
|||
|
2
|
吸水率
|
%
|
10-3
|
——
|
≤4
|
|
|
3
|
密 度
|
g/cm3
|
≥1.03
|
≥1.10
|
≥1.20
|
|
|
4
|
熱穩定性（24h）
|
℃
|
120
|
120
|
130
|
|
|
5
|
彎曲強度
|
MPa
|
≥50
|
≥60
|
≥80
|
|
|
6
|
壓縮強度
|
MPa
|
≥50
|
≥60
|
≥140（軸向）
|
|
|
7
|
介質損耗因數（50HZ）
|
——
|
≤0.03
|
≤0.03
|
|
|
|
8
|
垂直層向耐電壓（90±2℃變壓器油中5min）
|
1.5-2.5 m m
|
MV/ m
|
≥8.5
|
≥8.5
|
≥14
|
|
2.51-3.5 m m
|
≥8.0
|
≥8.0
|
≥12
|
|||
|
3.5-4.5 m m
|
≥7.0
|
≥7.0
|
≥8
|
|||
|
4.5-6 m m
|
≥6.5
|
≥6.5
|
≥6
|
|||
|
9
|
平行層向耐電壓（90±2℃變壓器油中5min）
|
KV
|
20
|
25
|
|
|
|
10
|
表面耐電壓(受潮后,常態空氣中1 min)
|
KV
|
12
|
12
|
|
|
