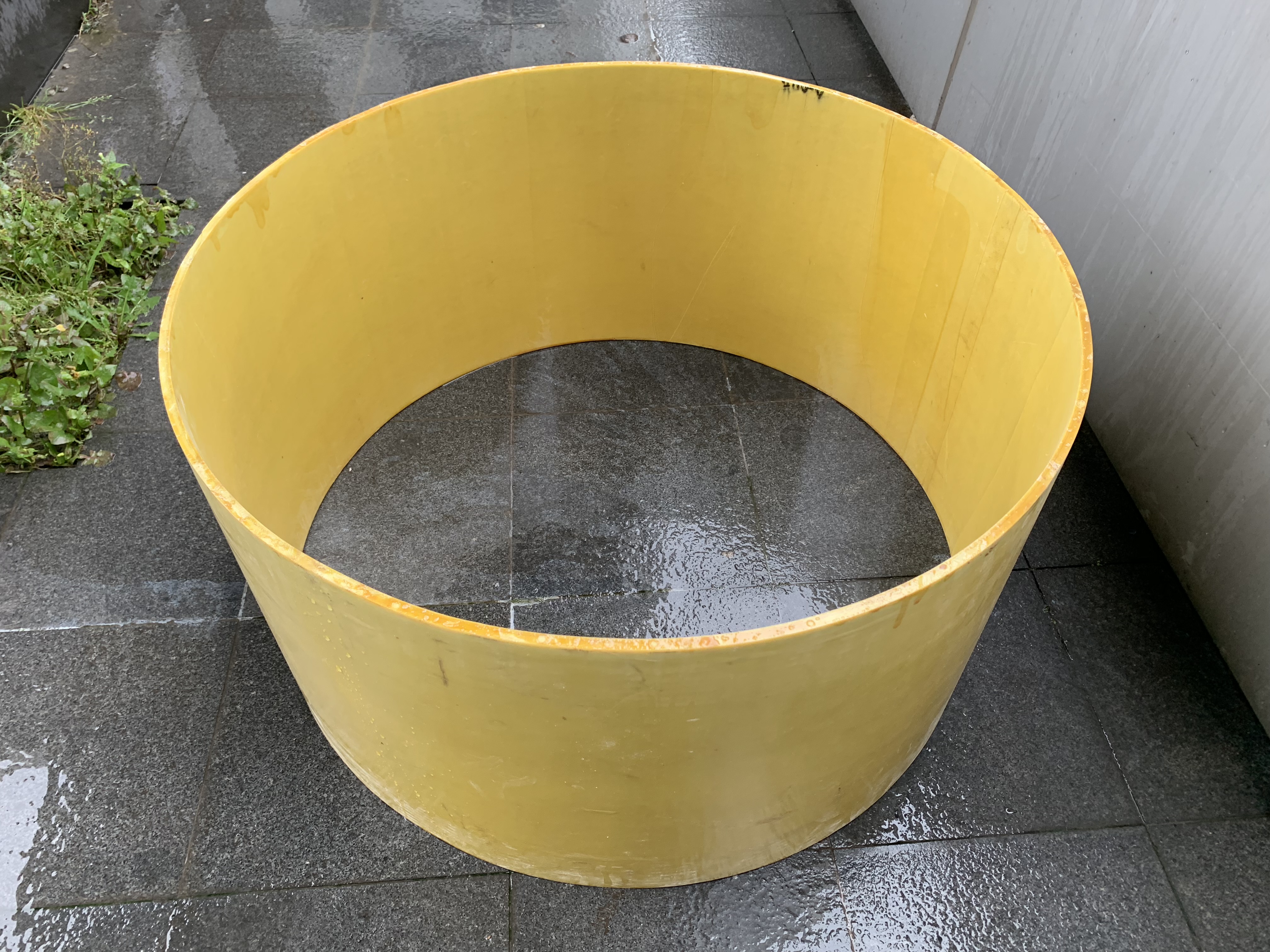

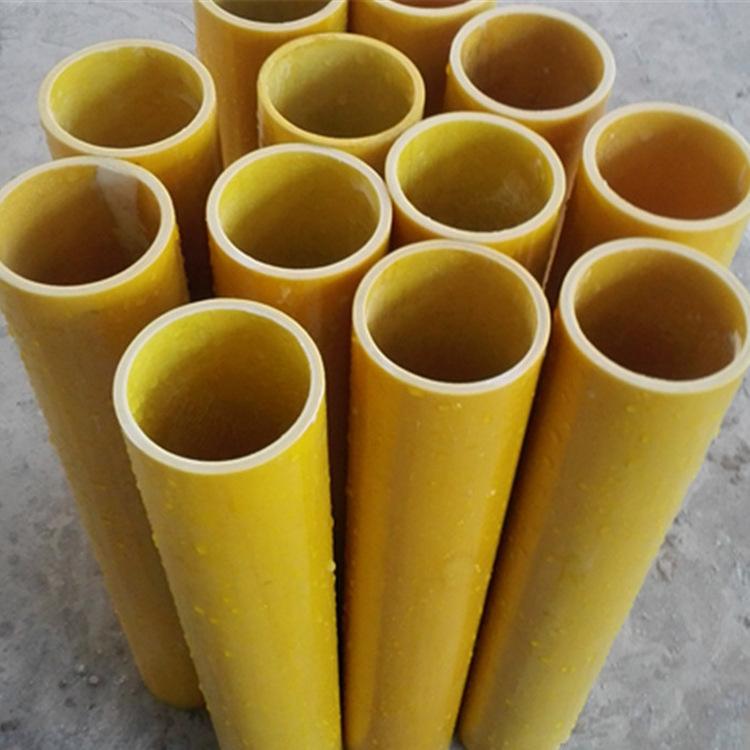

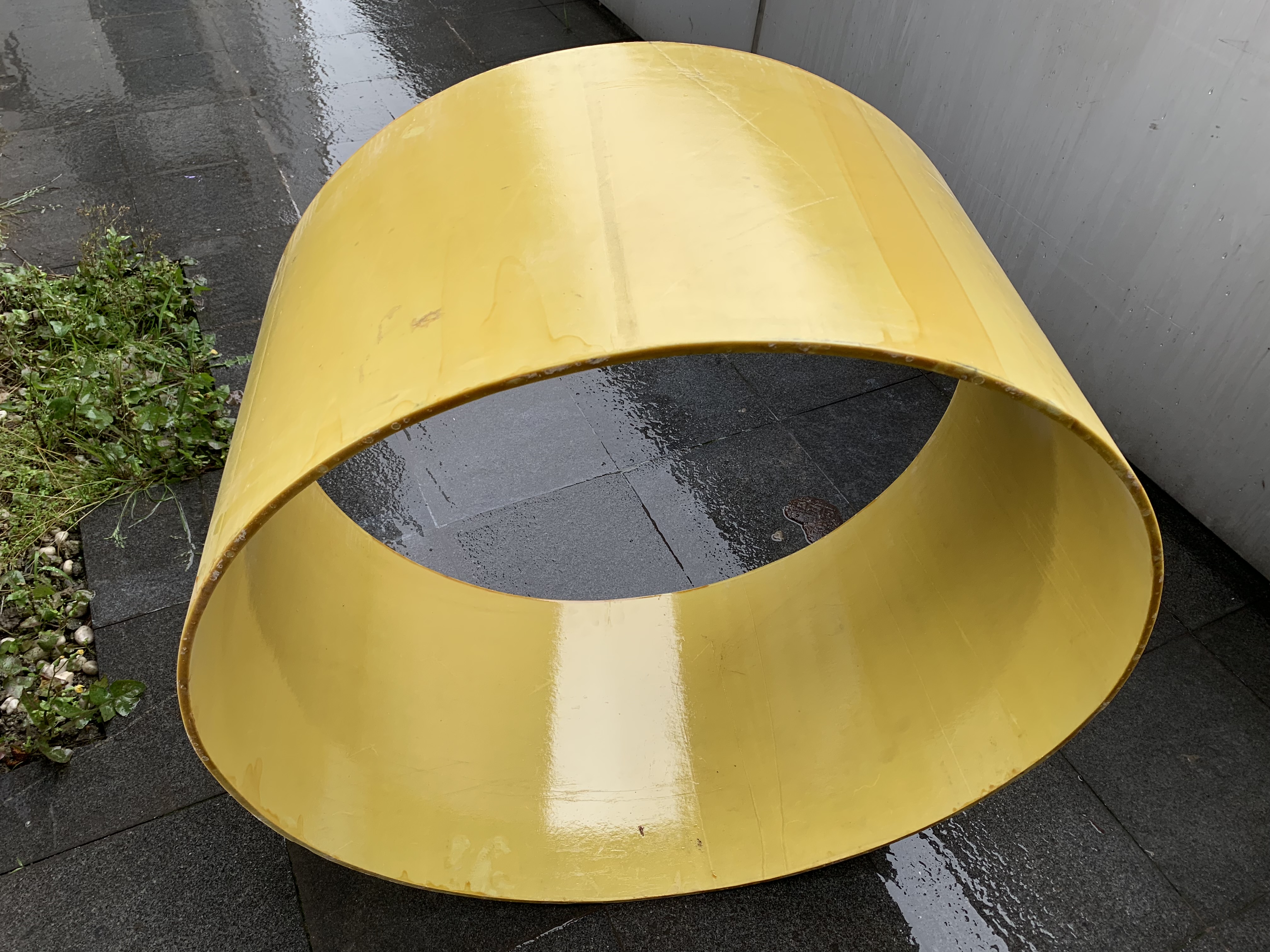

3640環氧酚醛層壓玻璃布管
執行標準：JB1680-75
3640環氧酚醛層壓玻璃布管由電工用無堿玻璃布浸以環氧酚醛樹脂經熱卷、烘培而成，具有較高的機械、耐熱和介電性能，適用于電器設備中作絕緣結構零部件，并可在潮濕環境條件下和變壓器油中使用！
1、外觀：表面平滑，無起層、氣泡，有不超過壁厚公差的輕微皺折和加工修整痕跡。
2、標稱內徑、小壁厚和公差：（見表1）
表1，單位
|
標稱內徑 |
小壁厚 |
內徑公差 |
壁厚公差 |
|
6~30 |
3.6 |
±0.30 |
±0.30 |
|
30~80 |
4.0 |
±0.40 |
±0.40 |
|
80~150 |
5.0 |
±0.50 |
±0.50 |
3、標稱長度和公差：（見表2）
表2，單位
|
標稱長度 |
公 差 |
|
900 |
±5 |
|
490 |
±2 |
|
320 |
±1 |
4、物理、機械和介電性能（見表3）
表3，單位
|
序號 |
指標名稱 |
單位 |
指標 |
|
1 |
比重，不低于 |
|
1.40 |
|
2 |
抗彎強度，不低于 |
Kgf/cm2 |
1800 |
|
3 |
抗張強度 |
Kgf/cm2 |
700 |
|
4 |
抗剪強度 |
Kgf/cm2 |
150 |
|
5 |
體積電阻系數，不低于 |
Ω·cm |
|
|
常態時 |
|
1012 |
|
|
浸水后 |
|
1010 |
|
|
6 |
平行層向絕緣電阻，不低于 |
Ω |
|
|
常態時 |
|
1010 |
|
|
浸水后 |
|
107 |
|
|
7 |
頻率50Hz時介質損耗角正切，不高于 |
|
0.030 |
|
8 |
垂直層向耐電壓，于90±2℃的變壓器油中，耐壓5分鐘 |
Kv |
|
|
壁厚1.5mm |
|
12 |
|
|
壁厚2.0mm |
|
14 |
|
|
壁厚2.5mm |
|
16 |
|
|
壁厚3.0mm |
|
18 |
|
|
9 |
平行層向耐電壓，于90±2℃的變壓器油中，耐壓5分鐘 |
Kv |
25 |
|
10 |
表面耐電壓，受潮后于常態空氣中，耐壓1分鐘 |
Kv |
12 |
