聚四氟乙烯(PTFE) 板材以聚四氟乙烯懸浮樹脂為原料，采用模壓法成型的板材，以及用模壓法或等壓法成型的毛坯經車削加工制得的板材。新標準QB/T5257-2018
中華人民共和國專業標準ZB G33 002—1985聚四氟乙烯板材
SFB-1-主要作電器絕緣方面之用.
SFB-2---主要作腐蝕介質中的襯墊、密封件及潤滑材料之用。
SFB-3---主要作腐蝕介質中的隔膜與視鏡之用。
按物理力學性能分 為I型板材、II型板材和I1型板材。I型板材不應使用再生樹脂，II 型和II型板材可使用再生樹脂。
按工藝分為模壓板材和車削板材。
外觀:板材顏色為樹脂本色，表面應光滑，不應有裂紋、氣泡、分層及其他影響使用的異物、機械損傷和表面缺陷。
物理力學性能
|
項目 |
指標 |
|||
|
I型 |
II型 |
III型 |
||
|
密度(g/cm3) |
2.14～2.30 |
2.13～2.20 |
2.13～2.20 |
|
|
尺寸變化率(%) |
±0.5 |
±3.0 |
- |
|
|
拉伸強度Mpa |
≥28.0 |
≥21.0 |
≥15.0 |
|
|
斷裂拉伸應變(%) |
≥300 |
≥230 |
≥150 |
|
|
電氣強度(KV/mm） |
厚度t＜1.5mm |
≥37√0.5/t |
≥30.0√0.5/t |
-- |
|
厚度t≥1.5mm |
≥21.5 |
≥17.0 |
||
|
備注：I型和 II型非電氣絕緣用板材不進行電氣強度測試 |
||||
厚度及偏差
厚度
偏差
厚度
偏差
模壓板材
車削板材
模壓板材
車削板材
0.50
-
±0.05
15.00
﹢1.50/﹣0.75
-
1.00
-
±0.10
20.00
﹢2.00/﹣1.00
-
1.50
-
±0.15
25.00
﹢2.00/﹣1.00
-
2.00
﹢0.50/﹣0.12
±0.20
30.00
﹢2.50/﹣1.25
-
3.00
﹢0.40/﹣0.20
±0.30
40.00
﹢2.50/﹣2.00
-
4.00
﹢0.45/﹣0.22
﹢0.40/﹣0.20
50.00
±2.50
-
5.00
﹢0.60/﹣0.30
﹢0.50/﹣0.25
60.00
±3.00
-
6.00
﹢0.70/﹣0.35
﹢0.60/﹣0.30
70.00
±3.50
-
7.00
﹢0.80/﹣0.40
-
80.00
±4.00
-
8.00
﹢0.90/﹣0.45
-
90.00
±4.50
-
9.00
﹢0.90/﹣0.45
-
100.00
±5.00
-
10.00
﹢1.00/﹣0.50
-
尺寸變化率
|
厚度 |
試驗溫度(℃） |
試驗時間 |
|
0.5、1.0、1.5、2.0、3.0、4.0、5.0、6.0 |
290±3 |
2 |
|
7.0、8.0、9.0、10.0 |
4 |
|
|
15.0 |
6 |
|
|
20.0 |
8 |
|
|
30.0 |
10 |
|
|
40.0 |
14 |
|
|
50.0 |
18 |
|
|
60.0 |
20 |
|
|
70.0 |
24 |
|
|
80.0 |
28 |
|
|
90.0 |
30 |
|
|
100.0 |
34 |
I、特征 ：
聚四氟乙烯板材采用懸浮聚合聚四氟乙烯樹脂模塑加工制成。在已知塑料中它具有好的耐化學腐蝕性能，不老化，在已知固體材料中它具有佳的摩擦系數，在無負荷情況下能在﹣180℃~﹢260℃使用。聚四氟乙烯模壓板（也叫四氟板，鐵氟龍板，特氟龍板）分模壓和車削兩種，模壓板是由聚四氟乙烯樹脂在常溫下用模壓法成型，再經燒結、冷卻而制成。
II、規格：
|
長×寬 Length(mm)×Width(mm) |
厚度Thickness(mm)
|
|
|
公稱Nominal
|
公差Tolerance
|
|
|
150×150
|
1.0~100
|
±0.30~±0.50
|
|
250×250
|
1.5~100 |
±0.30~±0.50
|
|
300×300
|
1.5~100
|
±0.30~±0.50
|
|
450×450
|
1.5~100
|
±0.30~±0.50
|
|
600×600
|
2~100
|
±0.30~±0.50
|
|
800×800
|
2~100
|
±0.30~±0.50
|
|
1000×1000
|
3~100
|
±0.30~±0.50
|
|
1200×1200
|
3~100
|
±0.30~±0.50
|
|
1500×1500
|
5~100
|
±0.50~±0.80
|
|
1600×1600
|
5~100
|
±0.50~±0.80
|
|
2000×1000
|
5~60
|
±0.60~±1.0
|
|
1800×1800
|
5~60
|
±0.60~±1.0
|

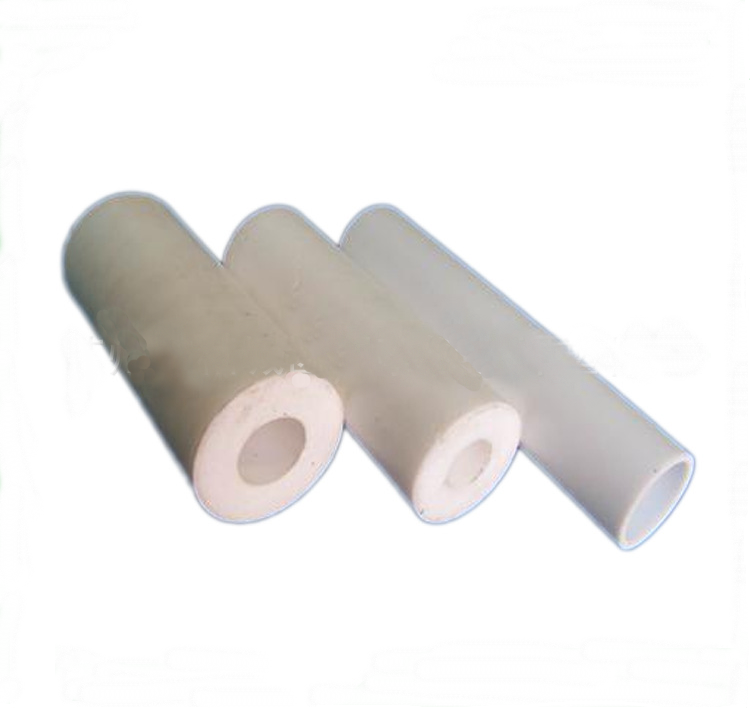

聚四氟乙烯模壓管
PTFE管材的型號分別為: SFG-I 、SFG-II-A、 SFG- II-B、SFG- II -C和SFG-III.
SFG- I 聚四氟乙烯分散樹脂加工的管材;
SFG-II-A 聚四氟乙烯懸浮 樹脂加工的電氣絕緣管材:
SFG-II-B 聚四氟乙烯懸浮 樹脂加工的流體輸送管材:
SFG-II-C 聚四氟乙烯懸浮 樹脂加工的通用管材:
SFG-III 含聚四氟乙烯再生樹脂加工的管材。
PTFE管材規格的表示方法如下:
SFG- I -d×δ、SFG- II-A(B、C)-D×δ和SFG-III-D×δ。
d- 公稱內徑，單位為毫米 ; D--公稱外徑， 單位為毫米; δ-一壁厚，單位為毫米
特點：
聚四氟乙烯模壓管(PTFE)具有極優的化學穩定性，能耐所有強酸、強堿、強氧化劑，與各種有機溶劑也不發生作用。PTFE使用溫度范圍較廣，常壓下可以長期應用于-180℃~250℃，在250℃高溫下處理1000h后，其力學性能變化很小。PTFE具有很低的摩擦因數，是一種良好的減摩，自潤滑材料，其靜摩擦系數小于動摩擦系數，因此用以制作軸承有啟動阻力小，運轉平滑的優點。由于PTFE無極性，耐熱及不吸水，因此又是一種優良的電絕緣材料。還具有優良的耐老化性，不黏性及不燃性。聚四氟乙烯管有三種。外徑1mm-25mm、壁厚0.1mm-2.5mm的管選用進口分散聚合聚四氟乙烯樹脂經糊膏推壓加工制成；外徑25mm-200mm、壁厚1.5mm-8mm的管選用懸浮聚四氟乙烯樹脂經柱塞擠壓加工制成；外徑25mm-1200mm、壁厚5mm-500mm的管經壓模加工制成
聚四氟乙烯管，廣泛應用于機械、化工、航空、電氣電子、國防工業、尖端科技、醫療衛生及電絕緣等領域。
|
型號 TYPES |
規格 Specifications |
||
|---|---|---|---|
|
外徑 outside diameter |
壁厚 wall thickness(mm) |
長度 Length(mm) |
|
|
推壓管 Pressed pipe |
1~25
|
0.1~2.5
|
可根據用戶需要生產 produced under requirements |
|
擠出管 extruded pipe |
25~200
|
1.5~8
|
可根據用戶需要生產 produced under requirements |
|
模壓管 die Pressed pipe |
25~1800
|
5~500
|
100~300
|
規格：
|
內徑 |
高度 |
|
10-500 |
5-250 |
技術參數：
| 項目 | 單位 | 指標 |
| 密度 | g/cm3 | 2.1-2.3 |
| 彎曲強度 | M/Pa | 11-14 |
| 拉伸強度 | M/pa | 21-28 |
| 斷裂伸長率 | % | ≥200 |
| 摩擦系數 | / | 0.04 |
| 吸水率 | % | 《19 |
| 介電強度 | KV/mm | 18 |
| 使用溫度 | ℃ | -180-260 |
| 熔融溫度 | ℃ | 325 |
聚四氟乙烯棒
QBT 4041-2010 聚四氟乙烯棒材
適用于加工各種腐蝕介質中工作的襯墊.密封件和潤滑材料以及在各種頻率下使用的電絕緣零件等的未加填充的聚四氟乙烯樹脂(可含再生聚四氟乙烯樹脂)經模壓、糊膏擠出或柱塞擠出工藝成型的棒材
棒材的型號分為: I型-T、 I型-D、II 型
I型-T--聚四氟乙烯樹脂 (不含再生聚四氟乙烯樹脂)加工的電氣型棒材;
I型-D--聚四氟乙烯樹脂 (不含再生聚四氟乙烯樹脂)加工的電氣型棒材;
II型一聚四氟乙烯樹脂(含再生聚四氟乙烯樹脂)加工的棒材.
特性
使用溫度范圍十分廣泛(攝氏從-200度到+260度)。
基本上對所有化學物質都具抗腐蝕性除了一些氟化物和堿性金屬液。
極好的機械性能包括抗老化性特別對于彎曲和擺動方面應用。
杰出的阻燃性 (符合ASTM-D635 和 D470測試步驟, 在空氣中被規為阻燃材料。
優良的絕緣特性(無論其頻率和溫度如何)
吸水率極低，并具有自潤滑性和不粘性等一系列獨特的性能。
應用
聚四氟乙烯棒有推壓棒擠出棒和模壓棒三種，在已知塑料中聚四氟乙烯具有優良的耐化學腐蝕性能與介電性能，能在-180℃－+260℃溫度下使用，以及具有低摩擦系數，主要適用一些非標規格的機械零件：密封/墊圈、環材、耐磨板/座電、絕緣零件、抗腐蝕性行業、機械零部件、襯層、石油及天然氣、石油化工業、化學行業、儀器設備生產商等。直徑2mm-4mm的棒選用分散聚合聚四氟乙烯樹脂徑糊膏推壓加工制成；直徑5mm-120mm的棒選用懸浮聚四氟乙烯樹脂經柱塞擠壓加工制成;直徑55mm-300mm的棒經模壓加工制成.
化工方面：能用作防腐材料，可制造各種防腐蝕零部件，如管子、閥門、泵及管件接頭等�；ぴO(shè)備方面，可制作反應器、蒸餾塔及防腐設備的襯里和涂層。
機械方面：可用作自潤滑軸承、活塞環、油封及密封圈等。自潤滑性可減少機件磨損和發熱，降低動力消耗。
電子電器方面：主要用于制造各種電線電纜、電池電極、電池隔膜、印刷電路板等。
醫用材料：利用其耐熱、耐水、無毒的特性，可用作各種醫療器械及人工臟器的材料。前者如消毒過濾器、燒杯、人工心肺裝置，后者如人造血管、心臟及食道等。已被廣泛地應用作為密封材料和填充材料。
|
型號 TYPES |
直徑 Diameter(mm） |
長度 Length(mm） |
|---|---|---|
|
推壓棒 pressed rod |
2~4
|
可根據用戶需要生產 produced under requirements |
|
擠出棒 extruded rod |
5~120
|
500~3000
|
|
模壓棒 die pressed rod |
25~300
|
100~300
|
技術參數：
項目名稱Properties
指標值
I型-T
I型-D
II型
拉伸強度（MPa）
≥15.0
≥10.0
斷裂標稱應變(%)
≥160
≥130
密度(g/cm3)
2.10～2.30
2.10～2.30
介電強度(KV/mm)
≥18.0
≥25.0
≥10.0
備注：直徑小于10.0mm的棒材不考核介電強度
品規格主要技術指
|
外徑 |
長度 |
外徑 |
長度 |
|
￠10 |
1~50 |
￠15 |
1~50 |
|
￠20 |
1~150 |
￠25 |
1~150 |
|
￠30 |
1~200 |
￠35 |
1~200 |
|
￠40 |
1~200 |
￠45 |
1~200 |
|
￠50 |
1~200 |
￠55 |
1~200 |
|
￠60 |
1~200 |
￠65 |
1~200 |
|
￠70 |
1~200 |
￠75 |
1~200 |
|
￠80 |
5~200 |
￠85 |
5~200 |
|
￠90 |
5~200 |
￠95 |
5~200 |
|
￠100 |
5-200 |
￠110 |
5-200 |
|
￠120 |
5-200 |
￠130 |
5-200 |
|
￠140 |
5-200 |
￠150 |
5-200 |
|
￠160 |
5-200 |
￠170 |
5-200 |
|
￠180 |
5-200 |
￠190 |
5-200 |
|
￠200 |
5-200 |
￠210 |
5-200 |
|
￠210 |
5-200 |
￠220 |
5-200 |
|
￠230 |
5-200 |
￠240 |
5-200 |
|
￠250 |
5-200 |
￠260 |
5-200 |
|
￠270 |
5-200 |
￠280 |
5-200 |
|
￠290 |
5-200 |
￠300 |
5-200 |
QB/T4876-2015聚四氟乙烯車削薄膜 由聚四氟乙烯懸浮樹脂加工制得的車削薄膜
◆按性能指標分為1型、 II型和III型。
I 型:用于電氣、機械或化學領域的電氣型PTFE車削膜:
II型: 用于電氣、機械或化學領域的通用型PTFE車削膜;
III型:無電性能要求的PTFE車削膜。
◆按工藝分為不定向PTFE車削膜和定向PTFE車削膜。
◆按顏色分 為本色PTFE車削膜和彩色PTFE車削膜。
