5230、5231、5235、5236、5250、5253塑型云母板
產品說明：

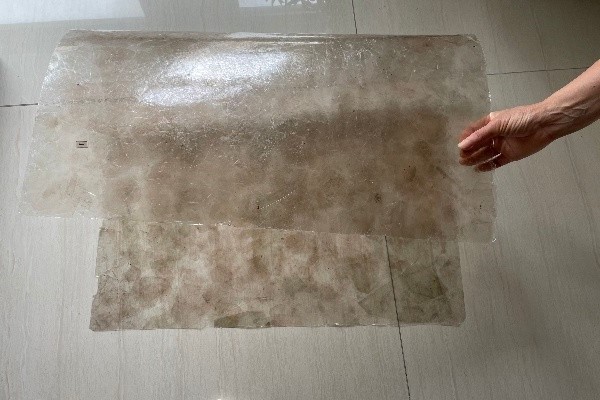

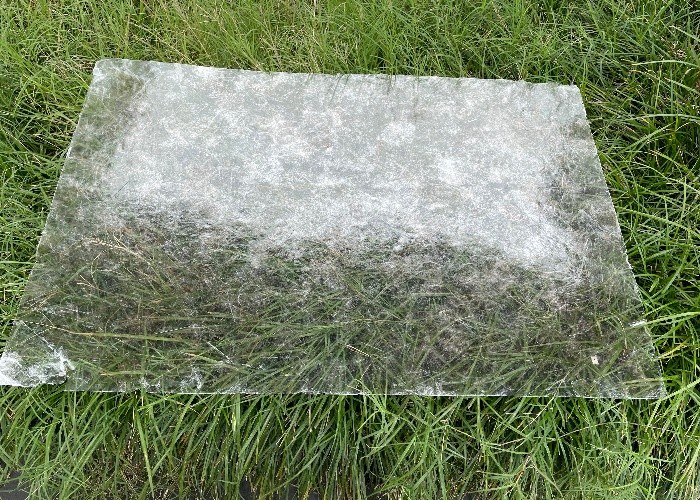

塑型云母板是用膠粘劑粘合片狀云母，經烘焙、壓制而成的硬質板狀絕緣材料。塑型云母板在一定溫度下具有可塑性，適合做絕緣管、環或形狀復雜的絕緣零件。
GB/T 5019.11-2009以云母為基的絕緣材料 第11部分：塑型云母板
表1
序號
指標名稱
單位
指 標 值
5230
5231
5235
5236
5250
5253
1
外 觀
——
邊緣整齊，膠粘劑分布均勻，不允許有外來雜質、分層、針孔等現象。
2
厚度及偏差
mm
0.15±0.05, 0.20±0.05, 0.25±0.05, 0.30±0.06, 0.40±0.06, 0.50±0.07,0.60-1.20
3
長度×寬度
mm
(800～1000)×(400～600)
4
云母含量
%
75-85
75-85
85-92
85-92
75-85
75-85
4
膠粘劑含量
%
15-25
15-25
8-15
8-15
15-25
15-25
5
揮發物含量
%
——
≤3
≤1.0
——
——
≤1.0
6
可 塑 性
——
110℃的條件可塑成管
130±5℃的條件下可塑制成管
8
電氣強度常態時
0.15-0.25 mm
MV/m
≥35
≥35
≥35
≥35
≥35
≥35
0.3-0.5 mm
≥30
≥30
≥30
≥30
≥30
≥30
0.6-1.2mm
≥25
≥25
≥25
≥25
≥25
≥25
9
體積電阻率
常態時
Ω.m
——
——
——
——
——
1.0×1013
受潮48h后
——
——
——
——
——
1.0×1011
10
溫度指數
——
130
130
130
130
180
180
標稱厚度及允許偏差見表
|
標稱厚度 |
偏差 |
|
|
中值與標稱厚度的偏差 |
個別值與標稱厚度的大偏差 |
|
|
0.15 |
±0.05 |
±0.10 |
|
0.20 |
||
|
0.25 |
||
|
0.30 |
±0.06 |
±0.12 |
|
0.40 |
||
|
0.50 |
±0.07 |
±0.16 |
|
0.60 |
±0.08 |
±0.18 |
|
0.70 |
±0.09 |
±0.20 |
|
0.80 |
±0.11 |
±0.22 |
|
1.00 |
±0.14 |
±0.28 |
|
1.20 |
±0.18 |
±0.32 |
實驗方法:
有下劃線的在生產其它產品基本已經淘汰請注意選型
注:本資料所列數據均為實測值，非保證值，由于用戶的使用條件非我們所能控制，請?jiān)谑褂们跋?/span>自行實驗--拓騰電氣
▶用塑料薄膜袋包好放入木箱包裝。貯存期從出廠之日算起6個月。
▶標準尺寸：600*900mm
▶標稱厚度(㎜)：（0.20，0.25）±0.05；（0.30， 0.40）±0.07
▶云母板的厚度、長度和寬度由供需雙方商定訂做
