歡迎來到揚(yáng)州市拓騰電氣有限公司！

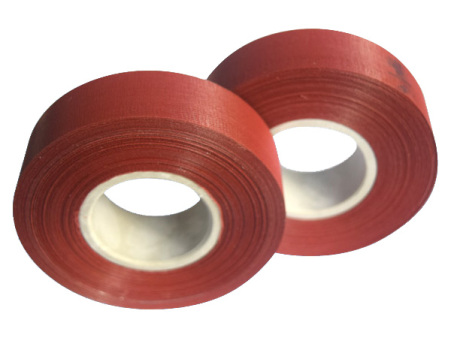

熱收縮薄膜交織布絕緣保護(hù)帶具有良好的機(jī)械強(qiáng)度和電氣絕緣性能,可以很好地滿足線圈端部保護(hù)帶包扎的要求。
產(chǎn)品材料組成
外層聚酯玻璃交織布為縱向聚酯纖維絲、橫向?yàn)闊o堿玻璃絲混合編織的交織布;
中間膠粘劑是著色的改性環(huán)氧樹脂。
內(nèi)層熱收縮聚酯薄膜是縱向收縮的聚酯薄膜，在70°C~80°C以縱向收縮小于1%，在125℃~ 140°C收縮率大于15%，擊穿電壓大于5KV,厚度在0.020土0.005mm。
序號(hào)
檢測(cè)項(xiàng)目
要求
檢測(cè)結(jié)果
檢測(cè)方法
1
厚度（mm）
0.09±0.015
0.096
參照GB/T5019-2002
2
寬度（mm）
25±1.0
25
3
拉伸強(qiáng)度（N/cm）
≥60
109
4
斷裂延伸率%
≥15
22
5
電氣強(qiáng)度(MV/m)
≥45
52
6
縱向收縮率%
70℃/2h
≤1.5
0.3
參照GB/T3541-1992
125℃/2h
≥8
20
7
體積電阻率(Ω.m)
常態(tài)
/
6.42×1012
參照GB/T1410-2006
受潮24h后
/
5.40×1012
8
表面電阻率(Ω）
常態(tài)
/
1.64×1015
受潮24h后
/
2.05×1014
單面透氣保護(hù)帶 熱收縮薄膜交織布絕緣保護(hù)帶
