1 簡介
　　2040NOMEX上膠紙是由411型NOMEX芳香聚酰胺纖維紙涂以高強度熱固化環氧膠經烘焙、收卷而成，使用時加熱后可進一步固化粘合，適用于作電機轉子線圈的匝間絕緣。
2 要求
2.1外觀
　　無外來雜質，無其它污物；表面不粘手；膠粘劑分布均勻。
2.2性能要求見表1。

表1

3 試驗方法
3.1外觀
　　目測。
3.2 厚度
　　按GB/T5591.2-2002的規定測試，精確到0.01mm；取9點測量值的平均值作為試驗結果。
3.3 寬度
　　用游標卡尺沿試樣方向間隔均勻地測量9點。精確到0.01mm；取9點測量值的算術平均值作為試驗結果。
3.4 標重
　　在距邊緣至少20cm處取100mm×100mm（或沿長度方向均勻地取長度為50mm）的試樣3個，尺寸誤差不超過0.5mm；按GB/T5591.2-2002規定的試驗方法測試。以3個試樣測量值的算術平均值作為試驗結果，取三位有效數字。
3.5 膠含量、可溶性樹脂含量

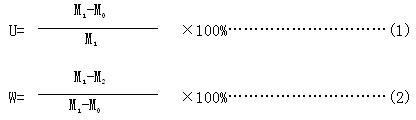

　　在距邊緣至少20cm處取100mm×100mm（或沿長度方向均勻地取長度為50mm）的試樣2個、分別稱重M1；將試樣置于丙酮溶劑中浸泡30min后，換新的溶劑（溶劑同上），再清洗1-2min后取出，晾干10min后置于烘箱中，在130℃±2℃下烘焙10min后取出，置于干燥器內冷卻室，分別稱重得M2。按下式計算可溶性樹脂，取2個試樣的算術平均值作為試驗結果，取3位有效數字。

式中：U——膠含量 %
　　　W——可溶性樹脂含量 %
　　　M0——NOMEX紙的重量，根據其標重計算得出，g（精確到0.001）。
　　　M1——試樣原重，g（精確到0.001）。
　　　M2——試樣浸泡清洗烘干后的重量，g（精確到0.001）。
3.6 工頻擊穿電壓
　　按GB/T1408.1—1999的快速升壓試驗方法進行試驗，取5次試驗的最小值作為工頻擊穿電壓試驗結果。
4 檢驗規則
4.1相同原材料和工藝一次連續生產的雙面上膠NOMEX紙為一批，最大批量不超過500kg。
4.2出廠檢驗項目為2.1及表1中的1、5、6各項。
5 標志、包裝、運輸和貯存
5.1 同一型號、規格、批號的雙面上膠NOMEX紙經內包裝密封包裝后用包裝箱包裝；包裝箱在運輸和貯存過程中不應損失；包裝上應標明材料名稱、型號、規格、批號、毛重、凈重、生產日期、生產廠家，并應標有“防潮”、“小心輕放”、“遠離熱源”、“避免陽光直射”、“陰涼處保存”等標志。
5.2 2040 NOMEX上膠紙貯存期從制造之日算起，在密封狀態25℃以下為6個月，超貯存期經檢查合格后仍可繼續使用。
5.3其它按GB/T5591.1-2002得有關規定執行。

1、范圍
　　2041 NOMEX上膠紙系由411型NOMEX絕緣紙雙面涂覆改性環氧膠后烘干而成。適用于大、中型交、直流電機及水電轉子磁極匝間、極身絕緣結構上。
2、產品的型號與尺寸規格
2.1  型號：2041。
2.2  厚度：0.25±0.03mm（允許存在個別超差點）
2.3  寬度：914±1mm
3、技術要求：

4、試驗方法：
4.1 厚度按GB/T 5591.2-2002的規定，用千分尺測量九個點，以平均值作為結果。
4.2膠含量與揮發物含量
　　將上膠紙剪成100×200mm試樣2塊，再分別剪成15×15mm若干小塊，放入坩堝中，稱試樣重量G，然后放入160±2℃的恒溫箱內30min，取出試樣放入干燥器中冷卻到室溫，再稱重G1。并按下式計算：

式中：G1——2041上膠紙干燥重量
　　　G2——411NOMEX紙的定量×0.1×0.2（g）
4.3可溶性樹脂含量
取100×200mm試樣兩塊，分別用天平稱重G3，然后用丙酮：酒精=1：1分別浸泡兩次。其中第一遍靜止浸泡30min，第二遍換新溶劑后靜止浸泡15min。將試樣放入160±5℃烘箱中烘20分鐘，取出冷卻后稱重G4，計算公式如下：

注：1、稱重應準確至0.001g，計算結果準確至0.01g.
　　2、做二個試樣取平均值。
5 驗收、包裝、標志、貯存和運輸
5.1相同的原料、工藝在一臺設備上同日生產的產品為一批，每批產品須進行出廠檢驗，2041出廠檢驗項目為表中的全部項目。
5.2上膠紙應密封于塑料包裝袋內，封好裝箱。
5.3每卷產品上應貼上標簽標明產品型號與名稱，規格和批號，制造日期和技術檢驗印章。
5.4 產品應直立貯存在溫度不超過25℃，干燥、潔凈和通風良好的庫房中，不得靠近火源、暖氣和受日光照射。
5.5 產品貯存期由生產日期算起為6個月，超過6個月按產品標準檢驗合格者仍可使用。
