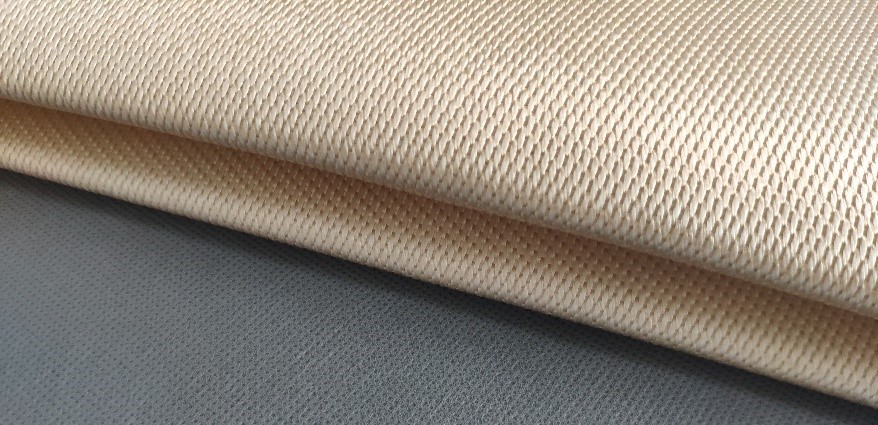

GJB1873-94 高硅氧基布是采用硼硅酸鹽玻璃纖維生產的 高硅氧布的顏色為白色或淺褐色,
硼硅酸鹽玻璃纖維布,經過酸瀝濾、熱燒結等方法處理而制成的高硅氧布
高硅氧玻璃纖維是一種耐高溫的無機纖維，高硅氧玻璃纖維布具有強度高、易加工、用途廣的特點，用作耐高溫、耐燒蝕、隔熱、保溫材料。主要特性：SiO2含量≥96%；軟化點接近1700℃，可在1000℃下長期使用；導熱系數低；良好的化學穩(wěn)定性；良好的電絕緣性能；非石棉產品，無污染；可加工性能好，并可根據用戶要求進行表面涂覆處理等。
玻璃纖維布織法：平紋（Plain）,斜紋(Twill),緞紋(Stain)，網格交織（Leno）
|
B |
W |
T |
260 |
- |
82 |
|
硼硅酸鹽玻璃 (Borosilicate) |
機織布 ( Woven fabric)
|
處理過的(Treated)
|
厚度(mm)X1000
|
|
布的寬度 (c m)
|
產品指標
|
產品代號 |
BWT260-82 |
||
|
熱失重 % |
≤3.0 |
||
|
SIO2含量 % |
≥96.0 |
||
|
厚度 mm |
0.260±0.026 |
||
|
織物密度 根/cm |
徑紗 |
14±1.0 |
|
|
緯紗 |
14±1.0 |
||
|
單位面積質量g/m2 |
240±20 |
||
|
拉伸斷裂強力N |
A法:GB7689.6 (N25×100mm) |
徑向 |
≥440 |
|
緯向 |
≥290 |
||
|
B法:附錄C補充件 |
徑向 |
≥290 |
|
|
緯向 |
≥190 |
||
HS-600 0.70mm weight 600 HS-1100 1.30mm weight 1100 SiO2≥96%
具有強度高，易加工,用途廣的特點,其厚度為0.05-1.5mm ,幅寬為80-155cm，有平紋、斜紋和緞紋三種組織,并可根據用戶的要求進行表面涂要處理等。
a)厚度在0. 4mm以下產品主要用于增強各種樹脂,作為耐高溫燒蝕材料(如發(fā)動機噴管、喉襯)、增強PTFE用于透波材料(如飛行器的天線罩) ;
b)厚度在0.4mm以上產品主要用于耐高溫隔熱、保溫防護材料、密封材料、防火材料,如焊接隔簾、防火卷簾、滅火毯、防火服、隔熱擋簾、耐高溫軟接頭等。
型號
織法
重量
寬度
厚度
經密
緯密
拉伸強度
拉伸強度
硅含量
HS-300
Twill 3*1
300±30
92±1
0.3±0.05
18.5±2
12.5±2
＞300
＞250
≥96
HS-600
Satin 8HS
610±30
92±1;100±1:127±1
0.7±0.05
18±2
13±2
＞600
＞500
≥96
HS-880
Satin 12HS
880±40
100±1
1.0±0.05
18±2
13±2
＞800
＞600
≥96
HS-1100
Satin 12HS
1100±50
92±1;100±1
1.25±0.1
18±1
13±1
＞1000
＞750
≥96
weave
Weight g/㎡
width cm
thickness mm
warp
yarns/cm
weft
yarns/cm
WARP N/INCH
WEFT N/INCH
SiO2 %
