采用特殊原料和工藝技術，使玻布具有低介/低損耗特性，達到進一步降低板材信號損失，提升信號傳輸速度的效果，多用于雷達基站等對信號傳輸要求快且損失少的領域

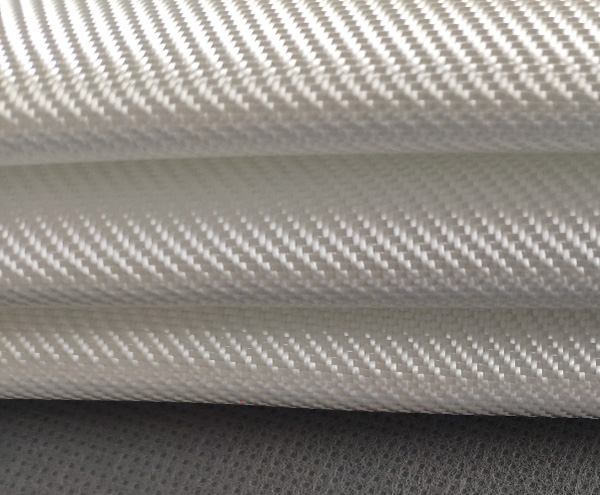

特種玻纖布是采用高強玻纖紗、低介電玻纖紗、高硅氧玻纖紗和石英玻纖紗精織而成的玻璃纖維布，具有一種或者多種明顯性能優(yōu)勢的玻璃纖維產品，多用于航空航天、工業(yè)超高溫等特殊應用場合，可根據客戶的需求定制不同規(guī)格的玻璃纖維布。
高強玻璃纖維：抗拉強度和彈性模量相比無堿玻璃纖維更好，抗拉強度接近碳纖維，而且高強玻璃纖維導熱系數低，絕緣性能優(yōu)異。
低介電玻璃纖維：介電常數比無堿玻璃纖維低，成本比石英纖維低，在介電性能和成本都有要求的情況下尤其具有優(yōu)勢。
石英玻璃纖維：石英玻璃纖維是目前介電常數最低的玻璃纖維材料，尤其高溫下，其介電性能依然優(yōu)異
|
性能 Property |
無堿玻纖 E-glass |
低介電玻纖 D-glass |
高強玻纖 S-glass |
石英纖維 Q-glass |
|
密度g/cm3 Density |
2.6 |
2.3 |
2.5 |
2.2 |
|
抗拉強度MPa Tensile Strength |
2800MPa |
3200MPa |
4200MPa |
3600MPa |
|
彈性模量GPa Elastic Modulus |
68GPa |
55GPa |
86GPa |
78GPa |
|
伸長率% Elongation |
0.047 |
0.045 |
0.053 |
0.046 |
|
介電常數 Dielectric Constant (1MHz/10GHz) |
6.4 6.13 |
3.8 4.00 |
5.00 5.21 |
3.7 3.74 |
|
介電損耗 Dissipation Factor (1MHz/10GHz) |
0.0016 0.0039 |
0.0008 0.0026 |
0.0020 0.0068 |
0.0001 0.0002 |
低介電玻璃纖維又稱為D玻纖，具有良好的介電性能，主要是介電常數小，介電損耗低。適用于要求高的雷達天線罩、高性能印制電路板、低介電材料等領域。
|
制品代號 |
厚度 |
寬度 |
重量 （克/平方米） |
斷裂強度不小于N/布條25*100毫米 |
組織 |
產品特性 |
應用范圍 |
|
|
經向 |
緯向 |
|||||||
|
DW100 |
0.10±0.01 |
105±1.5 |
100±8 |
440 |
380 |
平紋 |
密度低、介電常數低、介質損耗低 |
航空、航天、國防、 |
|
DW140 |
0.14±0.014 |
105±1.5 |
136±11 |
550 |
550 |
|||
|
DW200 |
0.20±0.02 |
105±1.5 |
203±15 |
1000 |
700 |
|||
SCBX
|
產品描述 Product Description |
產品型號 Product Type |
玻璃類型 Glass Type |
克重 Weight (g/m2)
|
經緯密 Thread Count (/cm) |
織法 Weave |
|
特纖布 Special-glass Yam Cloth |
LD-100 |
低介電玻纖D-glas
|
100 |
24×22 |
平紋/斜紋Plain/ Twill
|
|
特纖布 Special-glass Yam Cloth |
LD-200 |
低介電玻纖D-glas
|
200 |
16×13 |
平紋/斜紋Plain/ Twill
|
短切紗
|
型號 |
纖維直徑μm |
線密度TEX |
浸潤劑 代號 |
短切長度mm |
備注 |
|
LDCS62T6-3 |
7 |
62 |
T6 |
3 |
硅烷浸潤劑，可與聚酯結合 |
|
LDCS31T6-3 |
5 |
31 |
T6 |
3 |
直接紗
|
型號 |
單絲直徑 |
線密度TEX |
浸潤劑代號 |
備注 |
|
LDC 62 |
7 |
62 |
T5 |
內退型，可與PP結合 |
平紋布
|
規(guī)格 |
面密度 g/㎡ |
厚度 mm |
幅寬 mm |
經緯密 根/cm |
|
LDF-100 |
96.8 |
0.09 |
1270 |
23.6*22.8 |
Low dielectric cloth 低介電布
GB/T 5597- 1985《固 體電介質微波復介電常數的測試方法》
