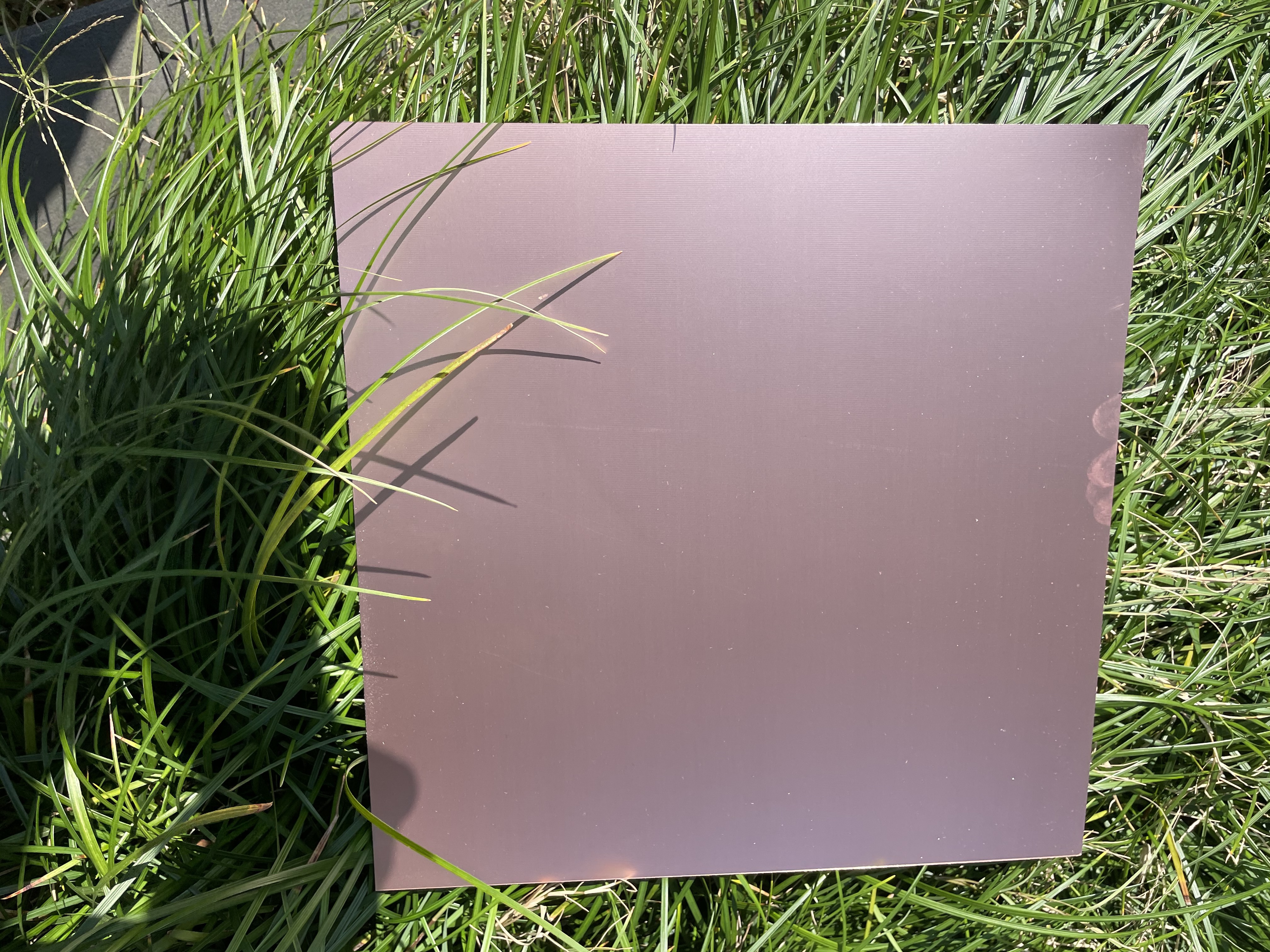

玻璃布基覆銅板產品|印制線路板用覆金屬箔層壓板

玻璃布基覆銅板產品

1、zxTB-73高溫覆銅箔聚酰亞胺玻璃布層壓板
性能:該產品具有優良的高頻介電性能，耐高溫性及優異的抗輻射性能。
用途:用于制造特種耐高溫、高頻電路用單、雙面及多層印制板或特種耐高溫結構絕緣件。

產 品主要性能

測試項目 Test item	單位 unit	處理條件 condition	典型值 typical value
測試項目 Test item	單位 unit	處理條件 condition	zx TB-73
表面電阻 surface resistance	MΩ	C-96/40/93	1.0 × 10⁵
表面電阻 surface resistance	MΩ	E-24/204	-
體積電阻率 volume resistivity	MΩ·cm	C-96/40/93	5.5 × 10⁵
體積電阻率 volume resistivity	MΩ·cm	E-24/204	-
介電常數 (1MHz) dielectric constant	-	C-96/40/93	4.17
介電常數 (1MHz) dielectric constant	-	C-40/20/50	-
介質損耗因數 (1MHz) dissipation factor	-	C-96/40/93	6.7 × 10^-3
介質損耗因數 (1MHz) dissipation factor	-	C-40/20/50	-
彎曲強度 flexural strength	MPa	A	347
抗剝強度 peel strength	N/mm	A	1.8
Tg(DSC 法 )	℃	A	257

2、zxLGC-046覆銅箔改性聚苯醚玻璃布層壓板
性能:該產品具有高頻介電常數穩定，介質損耗小，加工性好、剛性好等特點。加工工藝與傳統的FR-4相同,加工成本低。
用途:該產品用于制作微帶天線及各種高頻微波電路。

產 品主要性能

測試項目 Test item	單位 unit	處理條件 condition	典型值 typical value
測試項目 Test item	單位 unit	處理條件 condition	zx LGC-046
剝離強度 peel strength	N/mm	交收態	1.58
剝離強度 peel strength	N/mm	暴露于工業溶劑后	1.3
比重 special gravity	g/cm³	交收態	1.5
9.37GHz 介電常數 dielectric constant	-	交收態	3.1
9.37GHz 介質損耗因數 dissipation factor	-	A	0.0029
Tg	℃	A	150
注 1 :此外，可以根據用戶需求分別提供 1GHz 介電常數為 2.7 ± 0.1 、 3.0 ± 0.1 、 3.2 ± 0.1 、 6.0 ± 0.3 、 10.5 、 50 ，介質損耗角正切 : ≤ 0.005 的系列微波電路用覆銅板。

3、zxTHXB-68(A)覆銅箔阻燃環氧玻璃布層壓板
相當于CEPGC-32F(GB 4725-92)、FR-4(NEMA)或IPC-4101/21; GJB2142A-2011
性能:該系列產品具有優異的介電性能和機械強度，透明度和耐化學藥品性好。
用途:用于制造工業及航空電氣設備，如:計算機、電子儀器和電訊設備用的單、雙面及多層印制板或電子結構絕緣件。

產 品主要性能

測試項目 Test item	單位 unit	處理條件 condition	典型值 typical value
測試項目 Test item	單位 unit	處理條件 condition	zx THXB-68 ( A )
抗剝強度 peel strength	N/mm	A	1.7
體積電阻率 volume resistivity	M Ω·cm	C-96/40/93+recl-2h	5.0 × 10⁵
表面電阻 surface resistance	M Ω	C-96/40/93+recl-2h	1.0 × 10⁵
介電常數( 1MHz ) dielectric constant	-	C-96/40/93+recl-2h	4.65
介質損耗因數( 1MHz ) dissipation factor	-	C-96/40/93+recl-2h	0.024
彎曲強度 flexural strength	MPa	A	300
燃燒性 flammability	-	A 及 E-168/70	UL94V-0
Tg(DSC 法)	℃	A	125

4、zxTHAB-67覆銅箔環氧玻璃布層壓板
相當于CEPGC-31(GB 4725-92)、G-10(NEMA)或IPC-4101/20;
性能:該系列產品具有優異的介電性能和機械強度，透明度和耐化學藥品性好。
用途:用于制造工業及航空電氣設備，如:計算機、電子儀器和電訊設備用的單、雙面及多層印制板或電子結構絕緣件。

產 品主要性能

測試項目 Test item	單位 unit	處理條件 condition	典型值 typical value
測試項目 Test item	單位 unit	處理條件 condition	zx THAB-67
抗剝強度 peel strength	N/mm	A	1.7
體積電阻率 volume resistivity	MΩ·cm	C-96/40/93+recl-2h	1.5 × 10⁶
表面電阻 surface resistance	M Ω	C-96/40/93+recl-2h	1.0 × 10⁵
介電常數( 1MHz ) dielectric constant	-	C-96/40/93+recl-2h	4.90
介質損耗因數( 1MHz ) dissipation factor	-	C-96/40/93+recl-2h	0.028
彎曲強度 flexural strength	MPa	A	350
燃燒性 flammability	-	A 及 E-168/70	HB
Tg(DSC 法)	℃	A	125

商品半固化片

【用途】用于制造多層印制板及其它粘接材料。
【產 品】1、zxPG-046改性聚苯醚玻璃布基粘結片
2、zxPG-073聚酰亞胺玻璃布基粘結片
3、zxHABD-67耐溫環氧玻璃布基粘結片
4、zxHXBD-68(A)阻燃環氧玻璃布基粘結片
5、zxFQBD-62改性酚醛玻璃布基粘結片
【規 格】500 mm×1000 mm;600 mm×1000 mm;500卷狀;600卷狀

主要性能指標

測試項目 Test item	單位 unit	標稱值 normal value
測試項目 Test item	單位 unit	zx PG-046	zx PG-073	zx HABD-67	zx HXBD-68(A)	zx FQBD-62
樹脂含量 * RC	%	60 ± 5	50 ± 3	52 ± 3	52 ± 3	45 ± 2
樹脂流動度 RF	%	10 ± 5	30 ± 5	30 ± 5	30 ± 5	可溶性:85±5%
凝膠化時間 GT	s	-	200 ± 30	180 ± 30	180 ± 30	揮發物:3.5-5%
注1:按 2116 型玻璃布計算 .

標準尺寸：1220+5mm×1020+5mm（40〞×48〞）

1245+5mm×1090+5mm（43〞×49〞）

標稱厚度：0.2--3.2mm。

銅箔厚度：0.018mm；0.035mm；0.070mm；0.105mm。

GJB2142A-2011適用于各種軍用印制電路板的剛性層壓板和制造剛性多層印制電路板用的粘結片，不適用于金屬基覆銅箔層壓板。

GBT 4725-1992印制電路用覆銅箔環氧玻璃布層壓板
