平衡器滑軌系列—物料懸掛輸送系統

  ST、SH系列物料懸掛輸送系統是由不同截面規格的滑軌組成的物料懸掛輸送系統。主要以多種連接件將滑軌安裝在鋼架等輔助設備上，通過滑車在不同方向的滑軌內行走來實現物料的懸掛、平移和輸送。

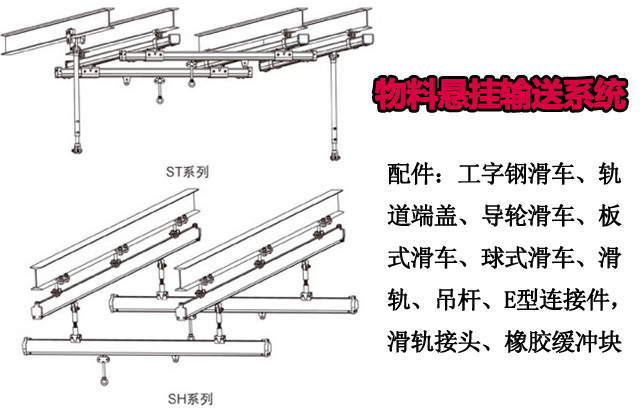

  平衡器滑軌配件:工字鋼滑車、軌道端蓋、導輪滑車、板式滑車、球式滑車、滑軌、吊桿、E型連接件，滑軌接頭、橡膠緩沖塊等(如下圖所示)。

  物料懸掛輸送系統主要應用于汽車、家電、機械制造、焊裝車間等行業的生產流水線及裝配線。特別適用于汽車行業的焊裝生產線和發動機的組裝生產線。

輸送系統特點：

    設計以?xún)?yōu)質鋼材經過特殊工藝加工而成，剛性好，承載力高，使用壽命長，安全簡便而成本低，不同型號的ST型滑軌其懸掛距離是不同，要嚴格按照說明使用。

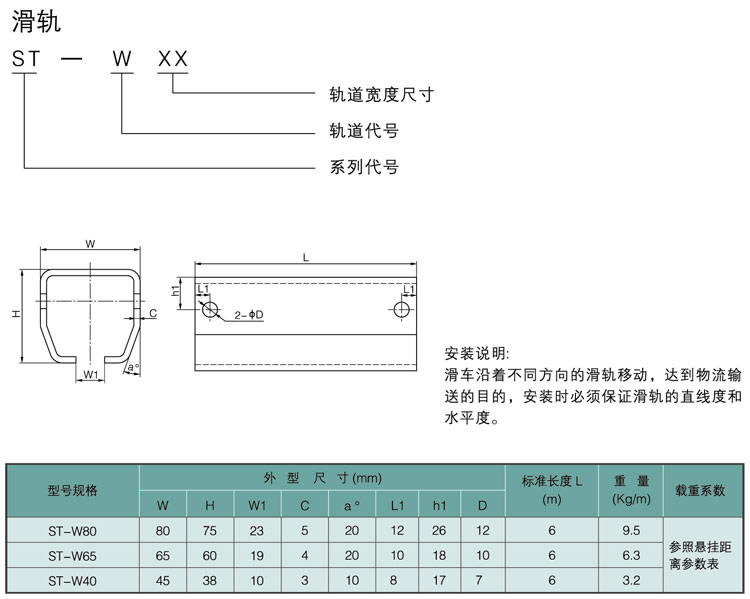

    ST系列懸掛式軌道輸送系統型號：ST-W80、ST-W65、ST-W40   (標準長度都是6m)

SH系列懸掛式軌道輸送系統特點：

   SH系列物料輸送滑軌設計為鋁合金材料，滑軌表面經氧化處理，車輪以高強度耐磨的工程塑料制成，輪內裝有防震、防塵的高精度軸承，主要應用于工作環境要求較高的物流輸送場合。

SH型滑軌輸送系統型號：

       SH-D70L（載重500kg）、SH-D70（載重500kg）

       SH-D96L（載重1000kg）、SH-D96（載重1000kg）

懸掛式軌道輸送系統主要用于汽車、拖拉機、農用車、家電、機械制造等行業的生產流水線及裝配線；汽車行業的焊接生產線；發動機的組裝線；焊接車間的物流輸送（ST系列）等場合。

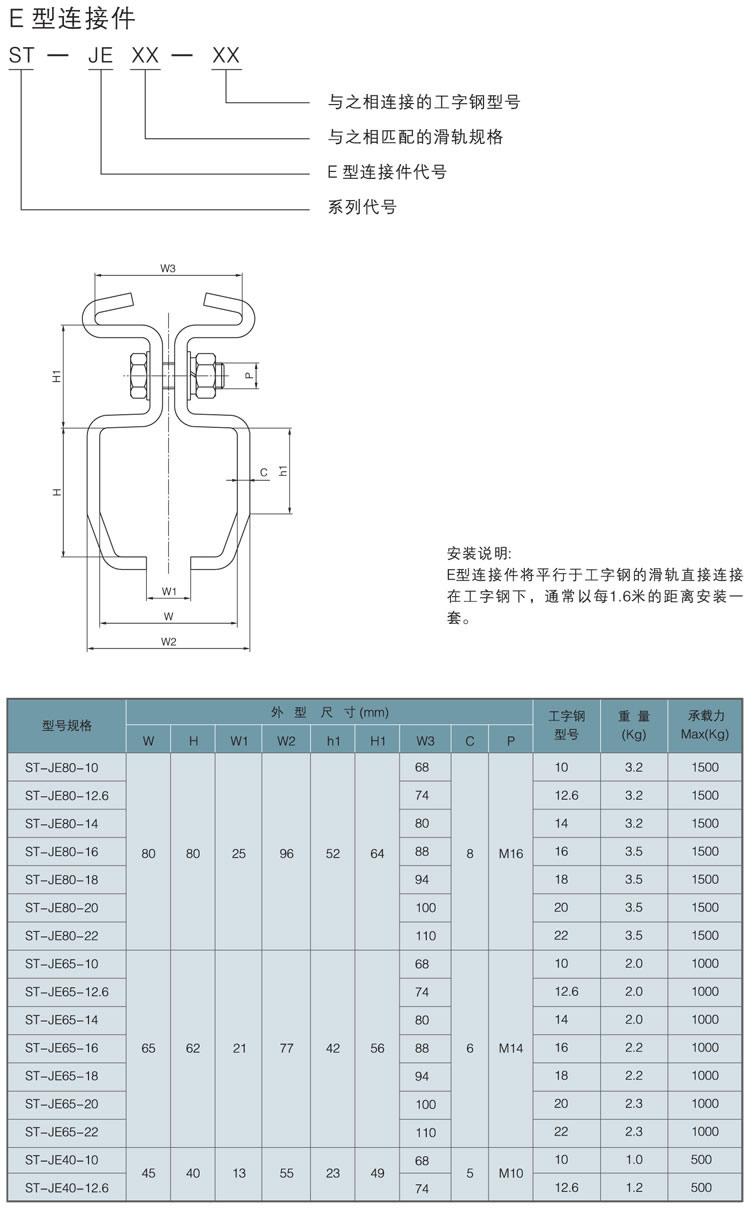

工具導軌E型連接件

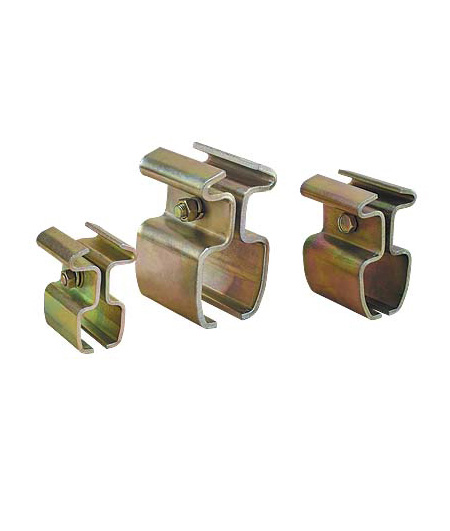

滑車滑軌Π型連接件

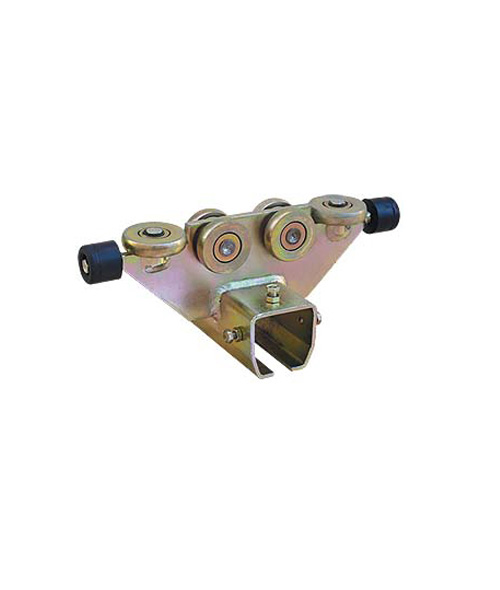

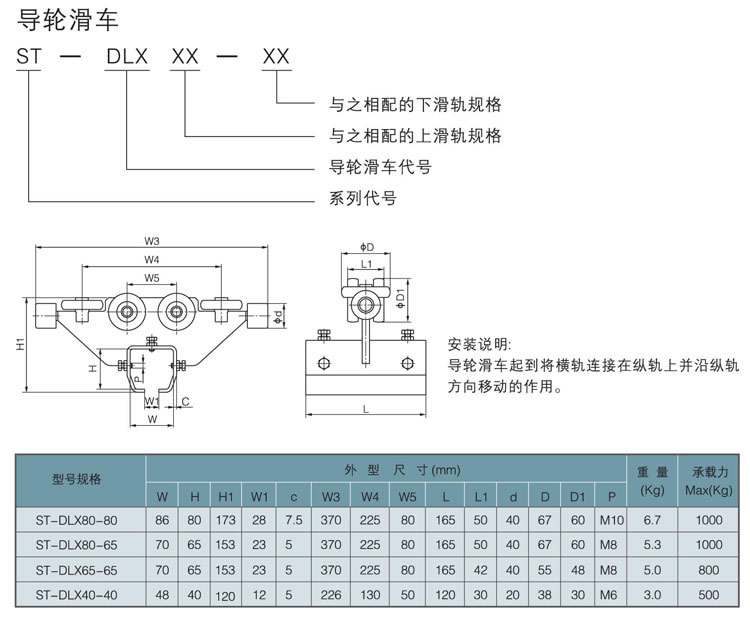

導輪滑車

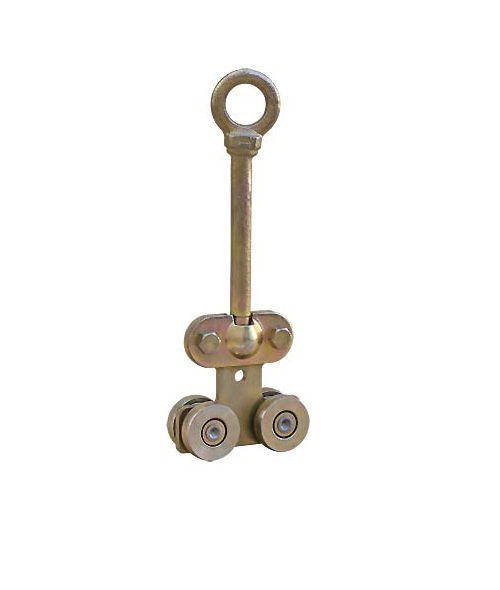

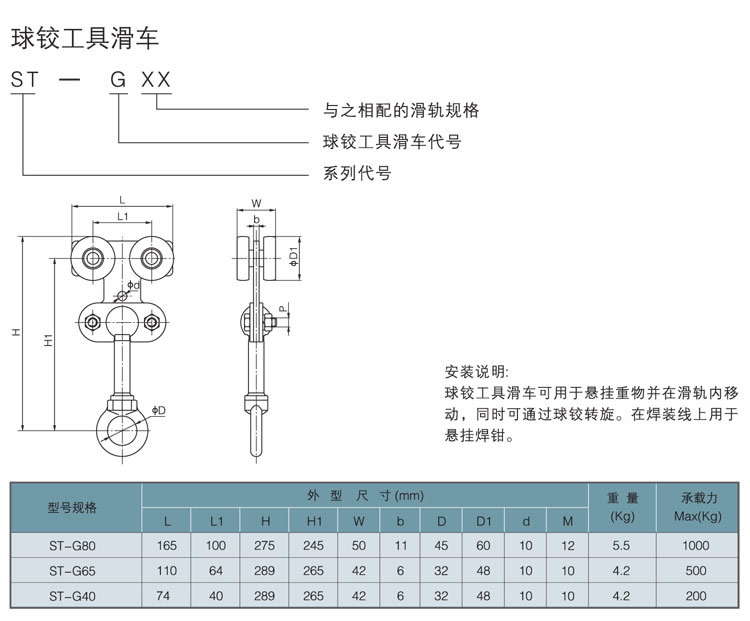

球鉸工具滑車

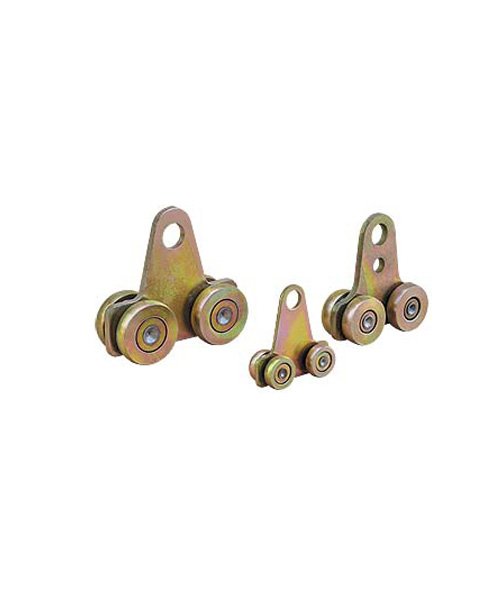

四輪板式工具滑車

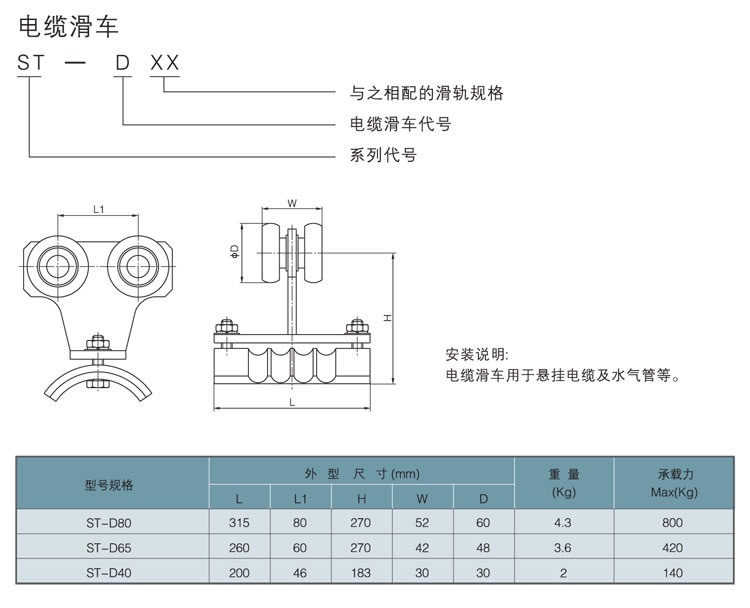

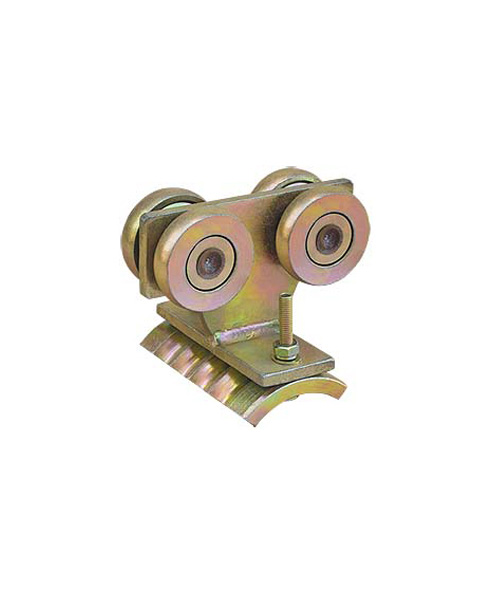

電纜滑車

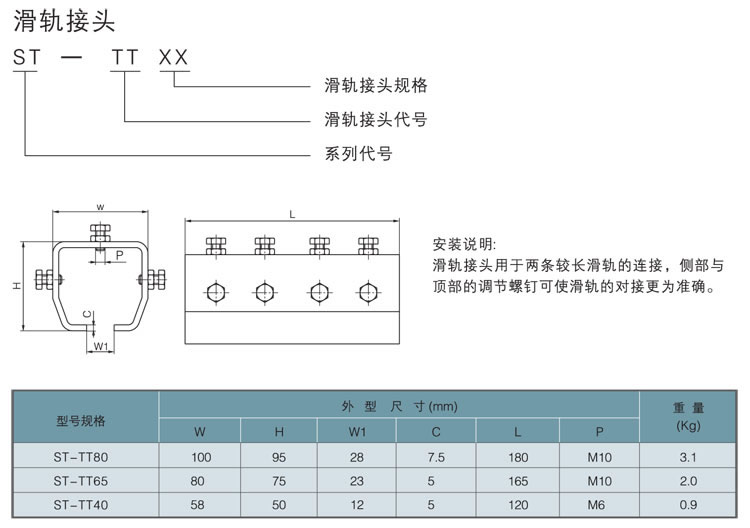

軌道接頭

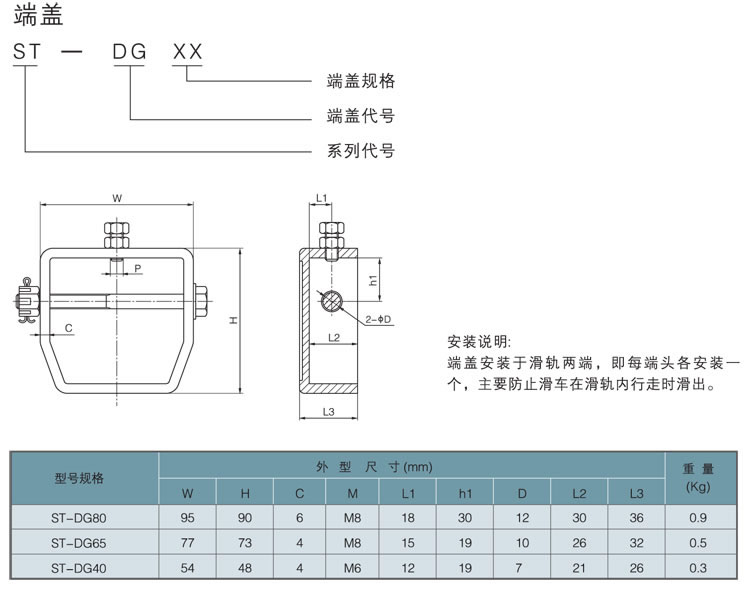

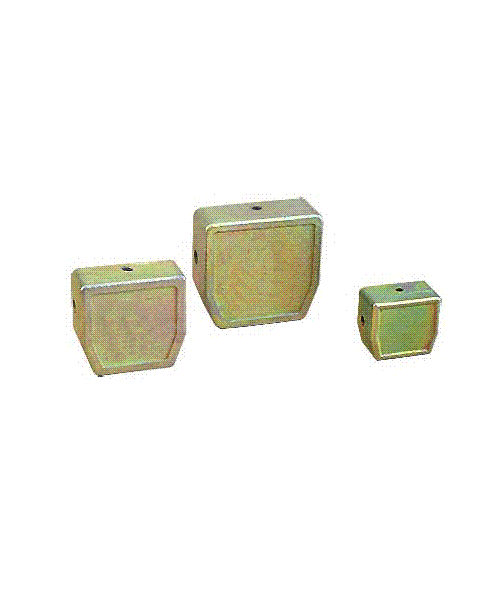

端蓋

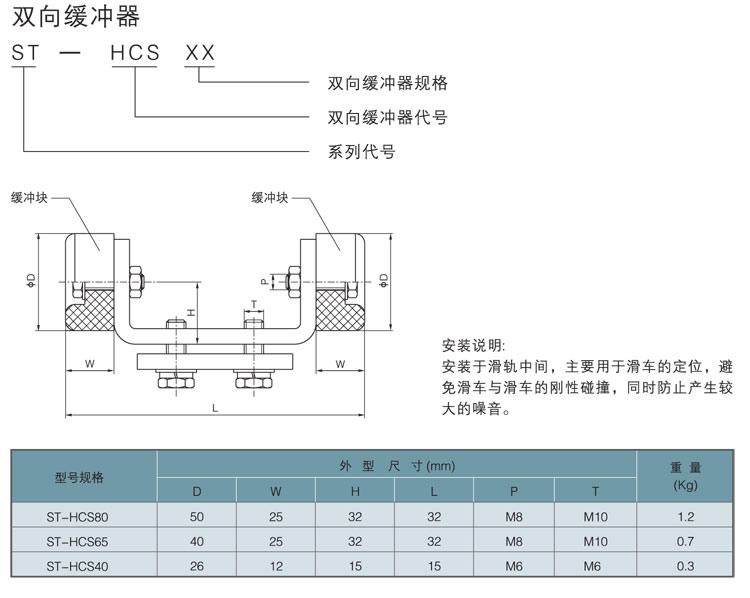

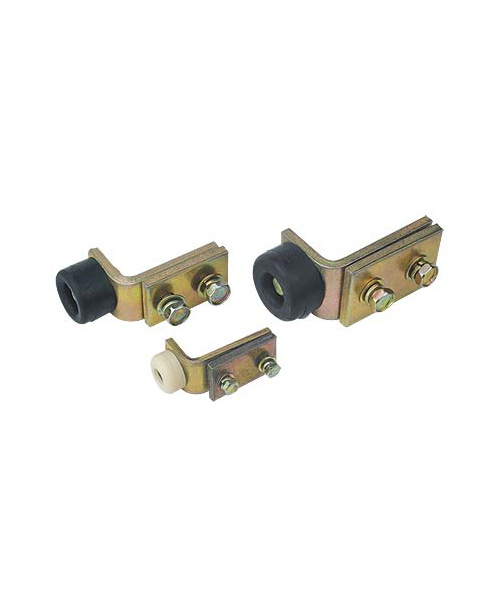

緩沖器

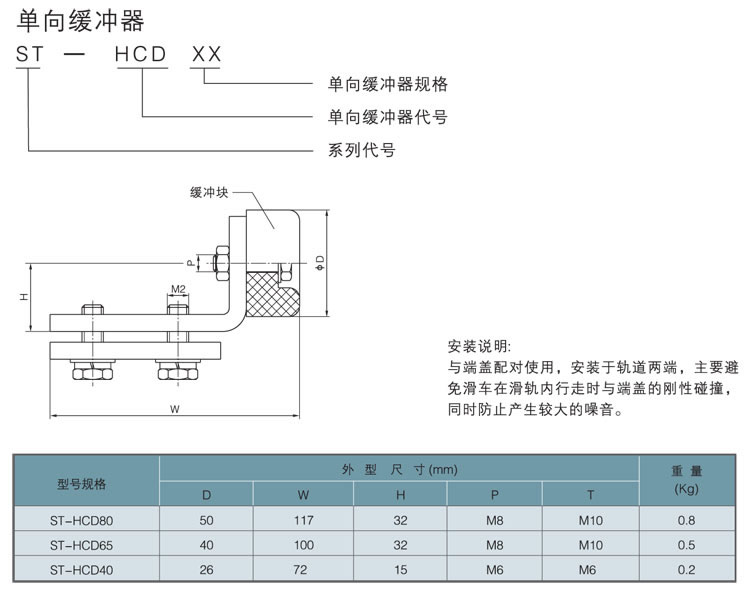

導軌單向緩沖器

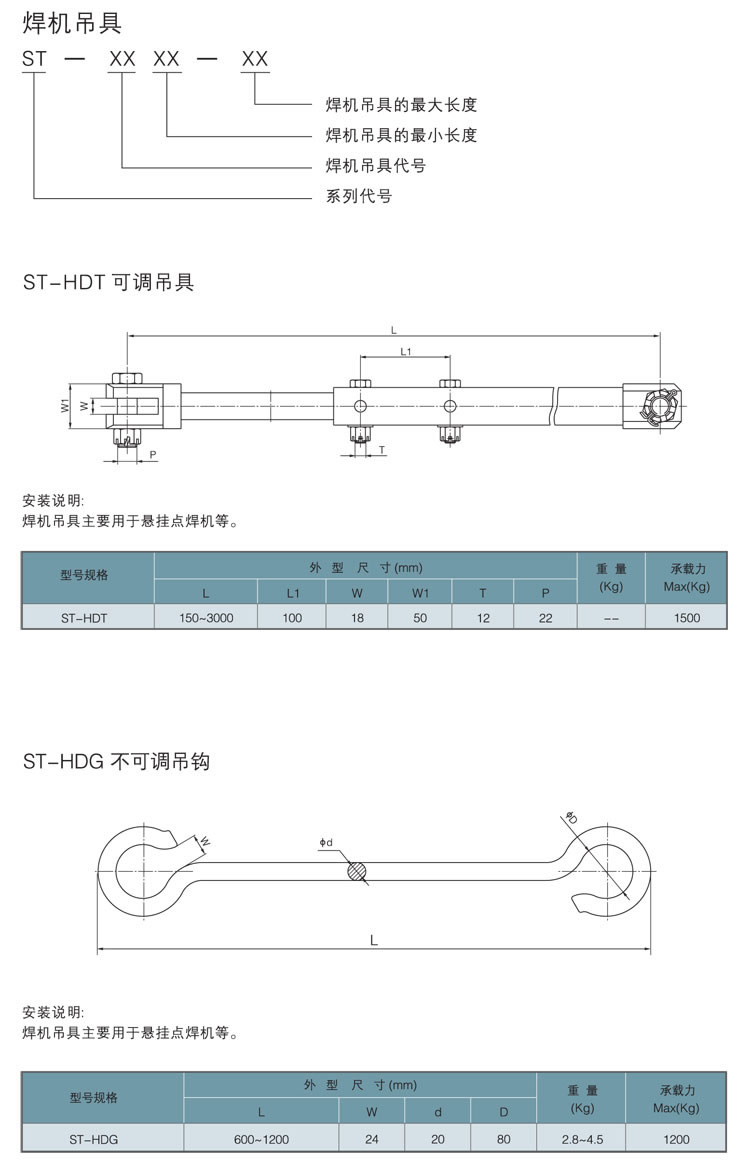

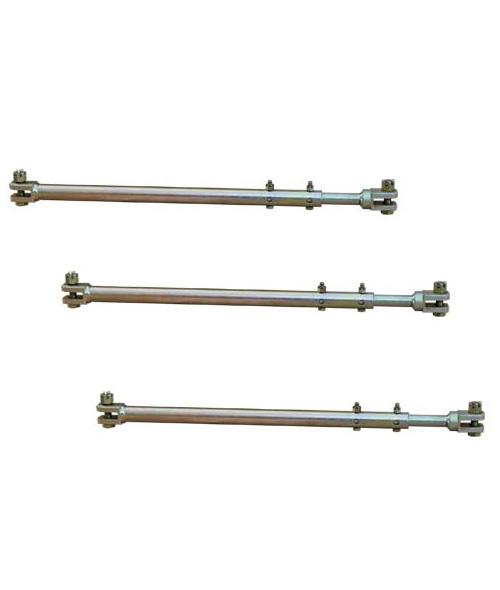

可調吊具
