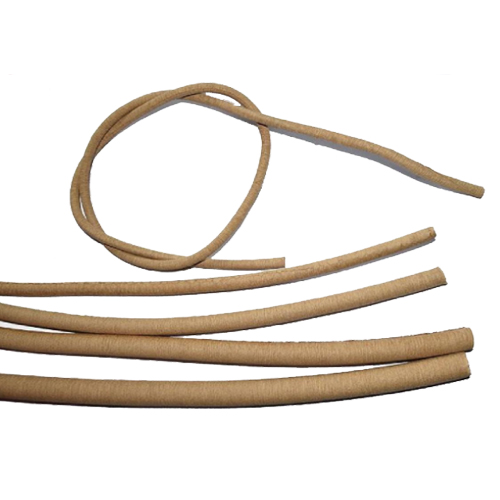

皺紋紙管是用進口三木皺紋紙加工而成，主要用于油浸式變壓器器身內高、低抽頭及螺桿外絕緣用皺紋紙軟套管，具有可靠的柔韌性，任意方向折彎不斷裂的優異性。
貯存：
應貯存于溫度不高于25℃的干燥而潔凈的室內，不得靠近火源、暖氣或日光照射。
|
序號 |
性能 |
單位 |
要求 |
|
1 |
內徑（D1） |
mm |
4--50 |
|
2 |
內徑公差 |
mm |
±0.5 |
|
3 |
壁厚(S) |
mm |
1-6 |
|
4 |
外徑(D2) |
mm |
D1＋2S |
|
5 |
外徑公差 |
mm |
1 |
|
6 |
長度 |
mm |
1000--1500 |
|
7 |
長度公差 |
mm |
20 |
|
8 |
油中擊穿電壓 |
kV |
15(S=1) |
|
20(S=1.5) |
|||
|
35(S≧2) |
提供的皺紋紙為三木優質電工皺紋紙，主要用于油浸式變壓器、電抗器和互感器繞包絕緣。整幅寬度為550mm，我們可以分切至8mm寬，推薦厚度有0.35mm，0.46mm，0.65mm及0.8mm。
|
性能 |
單位 |
標準 |
|||
|
厚度及公差 |
mm |
0.35±0.05 |
0.46±0.05 |
0.65±0.1 |
0.8±0.1 |
|
整卷寬度 |
mm |
550±2 |
550±2 |
550±2 |
1100±3 |
|
定量 |
g/m2 |
86-96 |
126-136 |
180-190 |
280-290 |
|
密度 |
g/cm3 |
0.15~0.3 |
0.2~0.35 |
0.21~0.44 |
0.24~0.37 |
|
抗張力 |
Kg/15mm |
MD≥2.0 |
MD≥4.0 |
MD≥6.0 |
MD≥6.0 |
|
伸長率 |
% |
MD≥100 |
MD≥100 |
MD≥100 |
MD≥80 |
|
擊穿電壓 |
KV |
Ave.≥1.00 |
Ave.≥1.10 |
Ave.≥1.30 |
Ave.≥1.50 |
|
Min.≥0.70 |
Min.≥0.80 |
Min.≥1.00 |
Min.≥2.01 |
||
|
水分 |
% |
≤10 |
|||
|
灰分 |
% |
≤0.7 |
|||
|
山數 |
Numbers/inch |
≥20 |
|||
