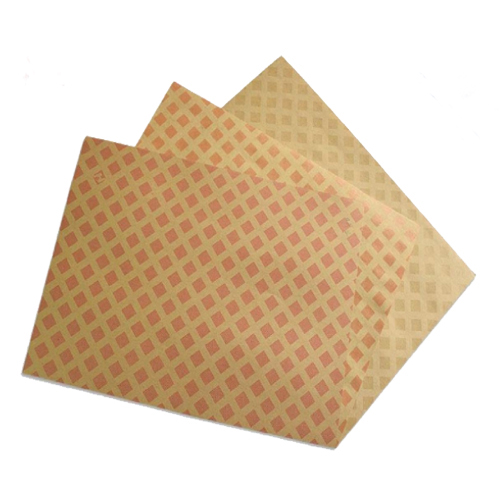

菱格上膠絕緣紙
菱格上膠絕緣紙是將特種改性環氧樹脂呈菱格狀涂覆在高性能的低介損絕緣紙上�？勺鳛橛徒诫娏ψ儔浩骶�圈導線的匝絕緣及層間絕緣使用。經過繞制烘焙后足以防止繞組各層的位移，從而保證了產品絕緣結構穩定的電氣性能和機械性能。
|
序號 |
性 能 |
單位 |
要 求 |
|||||||||
|
1 |
基材厚度及公差 |
mm |
0.08±0.005 |
0.13±0.007 |
0.18±0.010 |
0.20±0.010 |
0.25±0.010 |
0.38±0.020 |
0.50±0.030 |
|||
|
2 |
基材緊度 |
g/cm3 |
0.85-1.10 |
|||||||||
|
3 |
單面膠粘劑厚度 |
um |
6-12 |
|||||||||
|
4 |
水分 |
% |
4.0-8.0 |
|||||||||
|
5 |
灰分 |
% |
≤1.0 |
|||||||||
|
6 |
水抽出物電導率 |
ms/m |
≤10 |
|||||||||
|
7 |
水抽出物PH值 |
- |
6.5-8.5 |
|||||||||
|
8 |
吸油性 |
% |
≥20 |
|||||||||
|
9 |
粘結強度 |
常態 |
kpa |
≥650 |
||||||||
|
100℃±2℃ |
||||||||||||
|
10 |
對變壓器油的污染 |
- |
無污染（tanδ<0.001） |
|||||||||
|
11 |
拉伸強度 |
縱向 |
N/10mm寬 |
≥60 |
≥110 |
≥160 |
≥180 |
≥230 |
≥250 |
≥400 |
||
|
橫向 |
||||||||||||
|
12 |
撕裂強度 |
縱向 |
mN |
≥450 |
≥900 |
≥1350 |
≥1500 |
≥2000 |
≥3600 |
≥5800 |
||
|
橫向 |
≥500 |
≥1000 |
≥1500 |
≥1700 |
≥2300 |
≥4100 |
≥6500 |
|||||
|
13 |
擊穿電壓 |
空氣中 |
kv |
≥0.88 |
≥1.37 |
≥2.00 |
≥2.10 |
≥2.25 |
≥3.50 |
≥4.50 |
||
|
油中 |
≥4.40 |
≥7.00 |
≥9.00 |
≥9.80 |
≥11.50 |
≥19.00 |
≥22.00 |
|||||
產品固化條件
首先在90±5℃固化3小時后，再升溫至125±5℃固化6小時的條件下完全固化。
貯存
產品應貯存于25℃以下干燥、潔凈和通風良好的庫房中，不得靠近火源、熱源或受日光照射，貯存期為一年，超過貯存期經檢驗合格仍可使用。
電工用耐熱菱格上膠紙（H-DDP）
電工用耐熱菱格上膠紙：該基紙是以絕緣木漿纖維經氮化后濕造，并在其表面涂以菱格狀特種改性環氧樹脂，經B階段固化而成。具有較好的熱穩定性能、機械性能、電氣性能，是高過載油浸式變壓器線圈層間、匝間絕緣和換位導線包裹的理想材料。(棕綠色）
序號
性 能
單位
要 求
1
基材厚度及公差
mm
0.08±0.005
0.13±0.007
0.18±0.015
0.25±0.020
0.38±0.020
0.50±0.030
2
基材緊度
g/cm3
0.85-1.10
3
單面膠粘劑厚度
um
6-12
4
水分
%
4.0-8.0
5
灰分
%
≤0.60
6
水抽出物電導率
ms/m
≤10
7
水抽出物PH值
-
6.5-8.5
8
吸油性
%
≥20
9
含氮量
%
≥1.5
10
粘結強度
常態
kpa
≥650
100℃±2℃
11
對變壓器油的污染
-
無污染（tanδ<0.001）
12
拉伸強度
縱向
N/10mm寬
≥60
≥110
≥160
≥230
≥250
≥400
橫向
13
拉伸率
縱向
%
≥4.0
橫向
≥2.0
14
擊穿電壓
空氣中
kv
≥0.88
≥1.37
≥2.00
≥2.25
≥3.50
≥4.50
油中
≥4.40
≥7.00
≥9.00
≥11.50
≥19.00
≥22.00
≥400
≥30
≥50
≥70
≥100
≥180
≥300
產品固化條件
首先在90℃±5℃固化3小時后，再升溫至125℃±5℃保持6小時的條件下完全固化。
貯存
產品應貯存于25℃以下干燥、潔凈和通風良好的庫房中，不得靠近火源、熱源或受日光照射，貯存期為12個月，超過貯存期經檢驗合格仍可使用。
