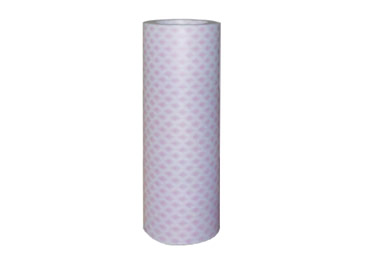

菱格上膠DMD絕緣箔(簡稱菱格上膠DMD)是由聚酯薄膜聚酯纖維非織布柔軟采用F級耐熱膠粘劑復合；表面涂覆呈菱格狀的特種改性環氧樹脂，經B階段固化而成。具有優異的機械性能、介電性能、粘結性能。主要用于變壓器層間絕緣、匝間絕緣、端絕緣和銅、鋁扁線的包扎。
|
序號 |
性能 |
單位 |
要求 |
||||
|
1 |
標稱厚度 |
mm |
0.11 |
0.15 |
0.18 |
0.20 |
0.25 |
|
2 |
厚度允許偏差 |
mm |
±0.02 |
±0.03 |
|||
|
3 |
單面膠粘劑厚度 |
μm |
10～15 |
||||
|
4 |
吸油性 |
% |
≥10 |
||||
|
5 |
粘接強度 |
KPa |
≥650 |
||||
|
6 |
對變壓器油的污染 |
- |
無污染（tanδ＜0.001） |
||||
|
7 |
拉伸強度（縱向不折彎） |
N/10mm寬 |
≥80 |
||||
|
8 |
擊穿電壓 |
KV |
≥6.0 |
≥8.0 |
|||
|
9 |
溫度指數（TI） |
- |
≥155 |
||||
產品固化條件：
在130℃±5℃保持5h條件下固化或在150℃±5℃保持3h條件下固化。
貯存：
產品應貯存放在25℃以下，干燥而潔凈和通風良好的庫房中，不得靠近火源、熱源或受日光照射。產品貯存期為12個月；超過貯存期經檢驗合格仍可使用。
