設計標準
GB/T18380.1-2008 電纜在火焰條件下的燃燒試驗第1部分:單根絕緣電線或電纜的垂直燃燒試驗方法
GB/T18380.11-2008 單根絕緣電線電纜火焰垂直蔓延試驗裝置
GB/T18380.12-2008 單根絕緣電線電纜火焰垂直蔓延試驗1kW預混合型火焰試驗方法
GB/T18380.21-2008 單根絕緣細電線電纜火焰垂直蔓延試驗試驗裝置
GB/T18380.22-2008 單根絕緣細電線電纜火焰垂直蔓延試驗 擴散型火焰試驗方法
適用標準
IEC60332 、 GB/T19666-2005阻燃和耐火電線電纜通則 、 GB12972 礦用橡套軟電纜 、 GB13033額定電壓750V及以下礦物絕緣電纜 、 MT818、MT386、ISO5656
另標準推薦兩種火焰校準方式：
(1) 火焰內焰50～60mm，外焰170～190 mm
(2) 10g銅頭從100℃升溫到700℃時間為45±5S
如果用戶采用第二種方式驗證火焰，則需選配火焰校準裝置。前期采購暫不考慮火焰校準方式，后期如有需要可再加配。
單根電線電纜垂直燃燒燃燒試驗檢驗?zāi)康?/span>：
當電線電纜產品發生短路或接觸火種時，可能會使絕緣或護套發生燃燒，在不少要求嚴格防止火災場合中（煤礦、船、地鐵、商場等公共場合）要求萬一發生燃燒時，火焰應不蔓延，而在一定時間和一定長度上自行熄滅，這稱為不延燃性。有些場合中，產品如不具這種功能，將會造成極其嚴重的人身傷害和財產損失。
因此在生產過程中，要求具有不延燃性能的產品普遍采用聚氯乙烯，氯丁橡膠和丁胺聚氯乙烯復合物作為絕緣和護套材料，這些材料被燃燒時會釋放出氯氣起著阻燃作用。有時為了增強阻燃的效果，還加入某種阻燃劑。

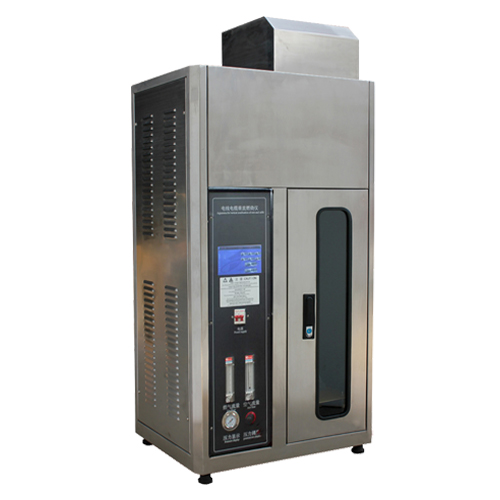

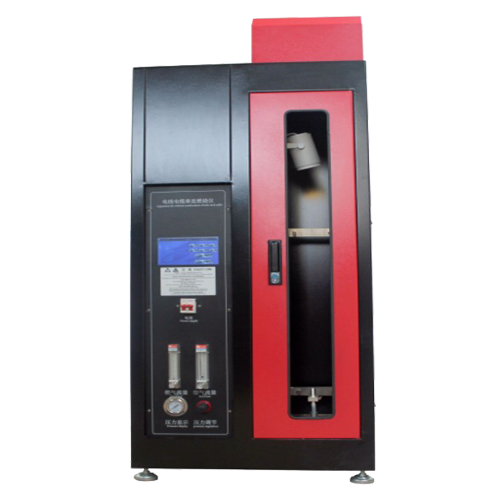

單根電線電纜垂直燃燒燃燒試驗機又稱單根電線電纜垂直燃燒燃燒儀，是中和了單根銅芯電線電纜垂直燃燒儀與絕緣電線電纜垂直燃燒儀兩種設備功能的綜合性燃燒設備。
單根電線電纜垂直燃燒燃燒試驗機適用范圍：
適用于測定單根塑料線、控制線、交聯、電梯、船用、礦用電纜等垂直燃燒不蔓延性能。還可做高自熄性低煙無鹵阻燃聚烯烴絕緣料和 105℃低煙無鹵阻燃烯烴輻照絕緣料的垂直燃燒試驗。單根電線電纜垂直燃燒燃燒試驗機是對單根電線電纜進行耐燃燒試驗的設備，具有準確度高，自動計時，自動結束試驗，操作簡便等優點。
觸摸屏控制款單根電線電纜垂直燃燒試驗儀主要針對導體直徑大于8mm(截面積大于0.5mm2)或小于8mm(截面積小于0.5mm2)的單根電線電纜的可燃性能進行評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生 產和質檢部門。該款采用了GB18380.12-2008附錄B中關于空氣混合結構部分的推薦的產品結構，細節上也完全滿足質檢單位驗收需求。啟動、停止、排風、照明、燃氣、保存、計時全部采用觸摸屏控制。
產品功能特點
觸摸屏控制款單根電線電纜垂直燃燒儀是采用規定尺寸的本生燈 (Bunsen burner) 和特定燃氣源 ( 丙烷 ) ，按一定的火焰高度和一定的施焰角度對呈垂直狀態的試品定時施燃，以試品點燃、燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。
主要技術參數
1. 七寸全彩可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能
2. 自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃氣
3. 啟動時可選擇是否自動點火;啟動、停止、燃氣、計時、點火、保存、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗
4. 計時按鈕配合PLC自動記錄儲存燃燒耗時間
5. 試驗時間系統自動記錄，并生成試驗結果
6. 燃燒器：內徑Φ9.5mm ± 0.5mm
7. 試驗傾角： 45° 式樣橫梁可前后移動，根據式樣粗細調節與本生燈的位置；
8. 火焰高度：20mm ± 2mm 到190mm±1mm可調
9. 施焰時間: 0-999.9s±0.1s可調
10. 燃燒氣體: 95% 丙烷氣( 一般情況可采用液化石油氣代替 )
11. 燃氣：采用高純度丙烷氣或石油液化氣（用戶自備）；
12. 被試驗電線電纜長度：600±25mm；
13. 被試驗電線電纜外徑：導體直徑大于0.8mm或截面積大于0.5mm2
14. 本裝置應安放在不通風且溫度為（23±10）℃的環境中進行試
15. 燃燒噴燈標準功率：1KW;
16. 電源電壓：220V/50Hz
17. 燃氣流量：0-1L/min
18. 空氣流量：1.5-15L/min
19. 箱體材料：鋼板靜電噴涂 （可訂做不銹鋼材質機箱）
20. 設備外形尺寸：長61cm 寬46cm 高154cm 燃燒工作室尺寸：45cm x30x120cm（約0.16m3）
