設計標準 ： GB8410-2006汽車內飾材料的燃燒特性

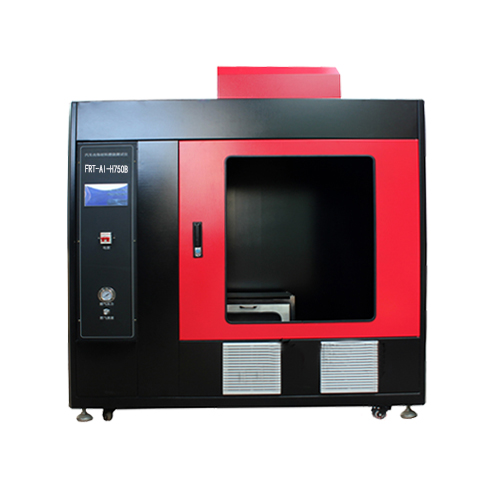

FRT-AI-H750B-T汽車內飾材料燃燒測試儀依據GB8410-2006汽車內飾材料的燃燒特性設計生產，主要針對汽車內飾材料的可燃性進行定性評定，采用七寸全彩觸摸屏顯示/控制，試驗數據可存儲在觸摸屏內，可調閱試驗歷史數據，記錄燃燒時間后設備自動計算試驗結果燃燒速度（又稱燃燒速率）。適用于各種類型的汽車內飾材料生產廠家及其材料部件的研究、生產和質檢部門，也適用于絕緣材料、工 程塑料或其它固體可燃材料行業。
TTeng-GB8410-T要技術指標
1. 環境溫度：-5℃-30 ℃。
2. 相對濕度：≤ 85% 。
3. 供電電壓：220V+ 10%、50HZ,功率：100W。
4. 氣源：液化石油氣
5. 七寸全彩觸摸/顯示屏：
a. 尺寸：7寸 有效顯示尺寸 長15.5cm 寬8.6cm；
b. 分辨率：800*480
c. 通訊接口 RS232、3.3V CMOS或TTL、串口方式
d. 儲存容量:1G
e. 采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行
f. 采用M3+FPGA架構，M3負責指令解析，F(xiàn)PGA專注TFT顯示，速度和可靠性均領先同類方
案
g. 主控制器均采用低能耗處理器，自動進入節能模式
6. 實驗數據可儲存觸摸屏內，可調閱查詢歷史數據
7. 記錄燃燒時間后設備自動計算試驗結果燃燒速度（又稱燃燒速率）
8. 大通風櫥，真正滿足GB8410-2006要求；與試驗火焰直接接觸的燃燒室整體采用不銹鋼材質，耐久性高
9. 計時精度0.1s 。
10. 本生燈（即燃燒器）對試樣施加火焰15s。
11. 本生燈管內徑9.5mm+ 0.1mmm，長約100mm。
12. 試驗傾角：本生燈90°垂直對著水平放置的樣品燃燒
13. 火焰高度：20mm± 2mm 到100mm±2mm可調(一般調為38mm)
14. 施焰時間：0-999.9s±0.1s可調（一般選擇為15s)
15. 續燃時間：0-999.9s±0.1s，觀察火焰達到第一標線后手動開始、手動暫停
16. 燃燒氣體：液化石油氣或煤氣
17. 風速控制/測試裝置（選配）
18. 外形尺寸： 長*寬*高 1310*650*1560mm（含腳） 內部燃燒箱 長383寬205高355
19. 通風處內容積：＞0.75立方,長*款*高約1050mm×640mm×1300mm, 背景黑色，背景照度
≤20Lux
設計標準：
GB 32086-2015《特定種類汽車內飾材料垂直燃燒特性技術要求和試驗方法》
符合：
歐洲聯盟汽車技術指令95/28//EC《特定種類汽車內飾材料的燃燒特性》垂直部分

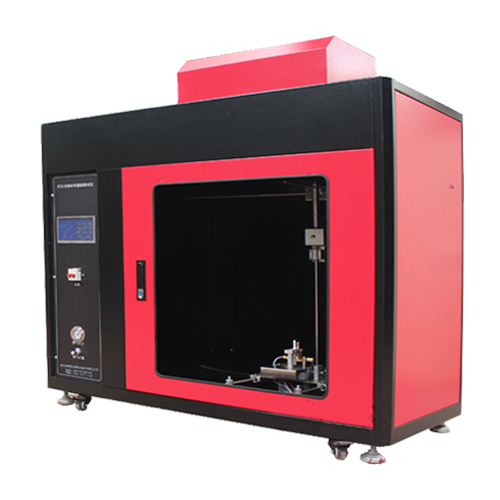

TTeng-GB32086汽車內飾材料垂直燃燒試驗儀根據標準GB32086-2015《特定種類汽車內飾材料垂直燃燒特性技術要求和試驗方法》而研制的，完全滿足國家標準GB32086規定的技術要求，適用于運載超過22名乘客的M3類汽車內飾用窗簾/遮陽簾和/或其它內部懸掛材料，不適用用于有站立乘客的城市客車。操作維修方便，控制系統采用觸摸屏人機交互界面，點火系統采用高壓電子點火，安全省力。FRT-AI-V 型觸摸屏控制款汽車內飾材料垂直燃燒試驗儀
技術參數：
1） PLC+觸摸屏控制；
2） 本生燈自動點火，施焰時間可任意設定；
3） T1/T2/T3記錄時間9999S內；
4） 時間計時器最小解析度：0.1S；
5） 火焰施加時間可預設（自動計時）；控制范圍：0.1s-999.9s；計時精度0.1s，到達設定燃
燒時間后，本生燈（燃燒器）自動退回；
6） 試樣固定架正面正對設備觀察窗，便于觀察試驗進行和試樣的燃燒情況；
7） 通風櫥：（冷軋板靜電噴涂外箱）；
8） 本生燈（燃燒器）自動傾斜45°
9） 火焰高度：10-100mm連續可調；
10） 電源： 220VAC-15%～220VAC+10% 500W （單相三線制）
11） 試樣夾具尺寸：框架高560 mm，由兩根間距為150 mm的平行桿連接組成，桿上有固定
試樣的固定針。固定針直徑不大于2 mm，長度至少27 mm。為將試樣固定在固定針上，
并離框架有一段距離，需在固定針附近安裝直徑為2 mm，高度至少為20 mm的定位柱。
12） 壓板： U形壓板保證試樣在試樣固定架上的垂直平整性。U形壓板應平整且具有剛性，用
適當材料制成、尺寸相當于試樣固定架尺寸，厚度為1.0 mm±0.1 mm。在壓板的左右兩
側鉆出直徑大約為4 mm的12個圓孔，圓孔位置應保證其圓心間距等于試樣固定架上固定
針之間的距離
13） 燃?xì)鉄簦喝細鉄粼谠嚇忧跋路�，位于通過試樣的垂直中心線與試樣表面呈垂直狀態的平面
內，燃?xì)鉄糁行妮S向上傾斜，與試樣所在平面成30°角，燃?xì)鉄繇敳亢驮嚇酉逻吘壍木嚯x
為20 mm，示意圖如圖2所示。燃?xì)鉄舸怪狈胖脮r(shí)點燃燃?xì)鉄�，調節火焰高度至40
mm±2 mm，該距離是燃?xì)鉄魢娮炜谂c火焰頂端距離。氣體噴嘴內徑為0.18+0.03 0
mm；
14） 燃?xì)鉄羰褂玫娜細?/span>:工業用丙烷氣體、丁烷氣體或液化石油氣（客戶自配）
15） 照明：LED射燈20W×2
16） 觸摸顯示屏相關參數：
a. 7寸有效顯示尺寸 長15.4cm 寬8.59cm；
b.分辨率：800*480
c.通訊接口 RS232、3.3V CMOS或TTL、串口方式
d.儲存容量:1G
e. 采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行
f. 采用M3+FPGA架構，M3負責指令解析，FPGA專注TFT顯示，速度和可靠性均領先同類方案
g. 主控制器均采用低能耗處理器，自動進入節能模式
配置清單：
1) 主機 一臺
2) 試樣夾 1付
3) 氣源管 1根
4) 電源線 1根
5) 滴落盤 1個
6) 排煙管 1套
7) 說明書 1份
8) 合格證 1份
