材質不同：
0.5立方鋼板靜電噴涂款水平垂直燃燒測定儀
0.5立方不銹鋼款水平垂直燃燒儀
燃燒箱容積不同：
0.5m3 0.75m3 1m3
環境及可靠性試驗設備|燃燒性能檢測儀器 |Fire Testing Technology
智能型水平垂直燃燒試驗儀試驗機
①設計標準：
GB-T2408-2008《塑料燃燒性能的測試-水平法和垂直法》（ANSI/UL94 -2006）
②適用標準：
GB-T13488《橡膠燃燒性能測定—垂直燃燒法》
GB/T5169.16-2008 電工電子產品著火危險試驗 第16部分試驗火焰50W 水平與垂直火焰試驗方法
QC/T 730-2005 汽車用薄壁絕緣低壓電線（5.9-抗延燃試驗）
PLC控制水平垂直燃燒儀
一、FRT-HV500B型觸摸屏+PLC控制水平垂直燃燒儀適用范圍

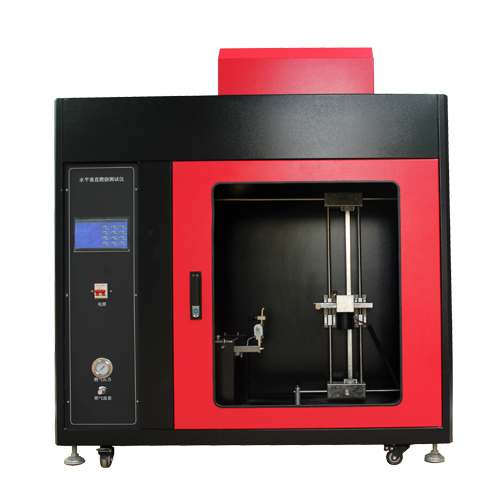

用于測試塑料類及非金屬材料類物質燃燒性能的試驗儀器。適用于塑料和非金屬材料試樣處于50W火焰條件下，水平或垂直方向燃燒性能的試驗室測定方法。(實物如右圖)
二、FRT-HV500B型觸摸屏+PLC控制水平垂直燃燒儀產品功能特點
1.可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能
2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃?xì)?/span>
3.啟動時可選擇是否自動點火
4.式樣夾前、后、上、下進退均可觸摸屏操控，啟動、停止、燃?xì)�、�?jì)時、點火、保存、保存、照明、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗
5.計時按鈕配合PLC自動記錄儲存燃燒耗時間
6.試驗時間系統自動記錄，并生成試驗結果
三、FRT-HV500B型觸摸屏+PLC控制水平垂直燃燒儀相關技術參數
儀器合適工作條件及主要技術指標
◆ 環境溫度：室溫～40℃； 相對濕度：≤75％；
◆ 供電電壓和功率：220V±10％ 50HZ 功率150W
◆ 水平與垂直燃燒測試程序在觸摸屏上可切換，試驗結果可存儲在觸摸屏內，試驗結果可查詢；
◆ 本生燈自動點火，自動計時，點火時間任意設定（可在觸摸屏上預設）
◆ 本生燈內徑9.5mm±0.5mm
◆ 本生燈啟動前可選擇是否自動點火
◆ 施加火焰完畢本生燈自動退回，本生燈退回是可選擇是否關閉燃?xì)?/span>
◆ 氣源：液化石油氣（仲裁時加工業甲烷氣）；
◆ 鋼板靜電噴箱體
◆ 大于0.5立方米（支持非標定做0.75m3、1m3大小及不銹鋼材質箱體）
◆ 儀器重量約：100kg
◆ 工作電源 ： 220V AC 50HZ
◆ 計時范圍：0~999.9s 記時精度：10s±0.2s 30s±0.2s；
◆ 施焰時間 ： 0～999.9S（可調，可在觸摸屏上預設）
◆ 余焰時間 ： 0～999.9S
◆ 余灼時間 ： 0～999.9S
◆ 線性燃燒速率（V）PLC自動計算，觸摸屏顯示并保存
◆ 燃燒角度 ： 0°、20°、45°可選擇
◆ 火焰高度 ： 20mm ~ 175mm 可調
◆ 火焰溫度：（100-1000）℃可調
◆ 氣體流量 ： 氣體流量105ml/min-1000ml/min可調
◆ 燃 燒 燈 ： 燈管內徑9.5±0.3mm,長度：100mm±10mm
◆ 時間裝置 ： 能精確到0．1S
◆ 位置調節 ： 樣品夾支架可上下、左右調節，燃燒座可前后調節，調節行程均大
◆ 外型尺寸:寬1160mm×深600mm×高1310（含腳）mm
◆ 燃燒試驗區容積：＞0.5立方,長*寬*高約900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux
◆ 頂部配有靜音且防回流排風裝置，試驗結束后可排出燃燒所產生煙氣
四、產品配置
1.設備主機 壹臺
2.電源線 壹根
3.滴落盤 壹只
4.點火器 壹只
5.螺絲刀 壹只
6.緊箍 貳個
7.氣源管 壹點伍米
8.備用標尺 壹把
9.說明書 壹份
10.合格證 壹張
除標準產品外還可以提供更大箱體或不銹鋼箱體相關產品
設備概述：
智能型水平垂直燃燒試驗儀試驗機 是依據UL94、ASTM D 5025 /ASTM D 5207/、IEC60695-11-3（5VA、5VB級材料,火焰功率:500W）、IEC60695-11-4（V-1級材料,火焰功率:50W ）、GB2408-2008、IEC60695-11-10/20、GB5169、GB11020、IEC60695-11-2GB、GB∕T 5169.16-2017、/GB2408/ ISO 9772：2001/ISO10093-1998/ GB/T8332-2008等標準規定的模擬安全試驗項目。
試驗方法 標準：
水平燃燒測試 UL HB、IEC 60695-11-10、IEC 60707、ISO 1210、GB/T 2408；
50W 垂直燃燒測試 UL94 V0、V1、V2、IEC 60695-11-10、ISO 1210、GB/T 2408；
500W 垂直燃燒測試 UL94、5VB、IEC 60695-11-20、ISO 9770、GB/T 5169.17；
薄膜材料垂直燃燒測試 VTM-0、VTM-1、VTM-2、ISO 9773；
泡沫材料水平燃燒測試 HF-1、HF-2、HBF、ISO 9772、GB/T 8332。
智能型水平垂直燃燒試驗儀試驗機 可以對總質量超過和不超過 18kg 的移動式設備防火防護外殼；駐立式設備的防火防護外殼；安置于防火外殼內的材料； V-0 、 V-1 、 V-2 、 HB 、 5V 、 HF-1 、 HF-2 、 HBF 級材料或泡沫塑料的可燃性進行定級評定。
智能型水平垂直燃燒試驗儀試驗機 適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備、電氣事務設備、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。
