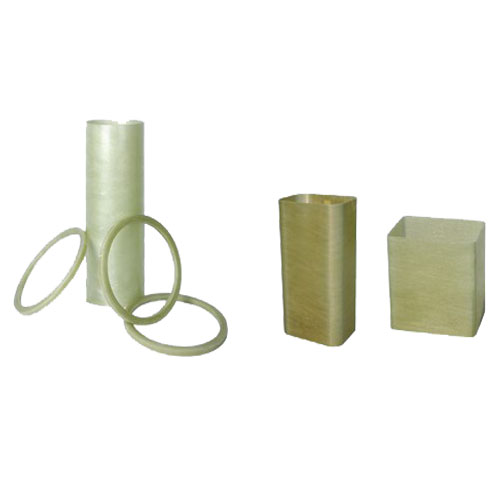

環氧玻璃纖維纏繞絕緣筒
|
序號 |
檢測性能/項目 |
單位 |
要求 |
檢測結果 |
檢測方法 |
|
1 |
密度 |
g/cm3 |
__ |
1.90 |
GB/T23100—2008中規定的試驗方法 |
|
2 |
吸水性 |
% |
__ |
0.08 |
|
|
3 |
垂直層向彎曲強度 |
MPa |
__ |
122 |
|
|
4 |
垂直層向電氣強度（90℃±2℃，25#變壓器油中，20S逐級升壓） |
KV/mm |
__ |
11.8 |
|
|
5 |
介質損耗因數（50Hz） |
__ |
__ |
3.05×10-3 |
|
|
6 |
相對電容率（50Hz） |
__ |
__ |
4.30 |
|
|
7 |
局部放電（平行層向，23℃±2℃，25#變壓器油中，7.5KV定電壓下局放量） |
pC |
__ |
0.16 |
|
|
8 |
受潮后沿面耐電壓（40℃±2℃/RH93%±2%96h，寬25mm鋁箔，電極間距25mm，12KV，5min） |
— |
__ |
通過 |
|
|
9 |
表面電阻率 |
Ω |
__ |
1.1×1016 |
GB/T1410—2006 |
|
10 |
體積電阻率 |
Ω.m |
__ |
3.3×1014 |
|
|
備注：1、第4項“垂直層向電氣強度”試驗試樣的厚度為4.73mm~5.03mm，采用寬度75mm鋁箔電極/φ25mm鋁箔； 2、第7項“局部放電”試驗，試樣的尺寸為100mm（弧長）×25mm（高）5.5mm(寬)，電極采用φ130mm/φ130mm平板電極，背景局放量為0.14pC。 |
|||||
二、用途及特點：
本產品廣泛用于C級、H級干式變壓器、鐵路機車變壓器、有載分接開關、電抗器、避雷器、SF-6互感器、實驗裝置等高壓產品的主絕緣體，具有耐電壓高、介質損耗小局放量低、機械強度高、不變形、吸水性少、耐化學腐蝕等優點。
三、配方與工藝
纖維纏繞制品耐高溫環氧樹脂專用料由低粘度耐高溫環氧樹脂與固化劑組成，具有粘度低，適用期較長，纏繞工藝性好等特點，通過不同配方組合，滿足不同耐熱等級、生產（固化）條件要求，固化制品具有良好的耐溫、耐化學腐蝕、絕緣性及綜合機械強度。適應于玻璃纖維纏繞制品如變壓器、電抗器、大型發電機定子、高、中、低壓氣瓶、各種絕緣筒、套管等。
