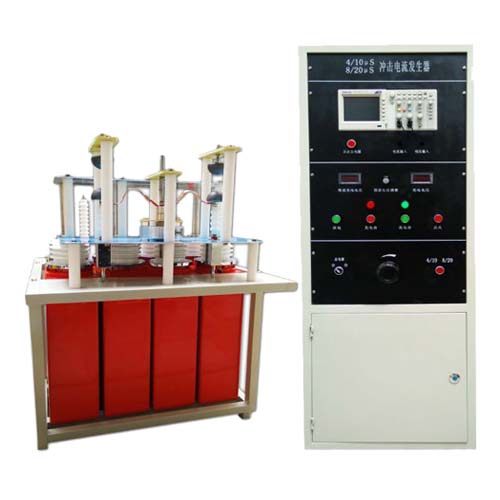

本裝置主要用作對避雷器閥片、壓敏電阻、SPD、防雷箱作殘壓測量、通流容量試驗、大電流沖擊耐受試驗。
利用L、C、R回路，由已充電的電容C通過電感L、電阻R對非線性電阻負載放電，來產生符合標準要求的沖擊電流波形，以滿足試驗要求。
1、電流波形：4/10μS 8/20μS
2、電流幅值：4/10μS 20kA、
8/20μS 100kA
3、主 電 容：MFW65/3.5 ×4
4、點火方式：電動
5、波形極性：正
6、電流測量：羅氏線圈
7、殘壓測量：電阻分壓器
8、波形顯示：示波器
9、安全保護：過壓、過流
10、工作電源：220V±10% 50Hz
