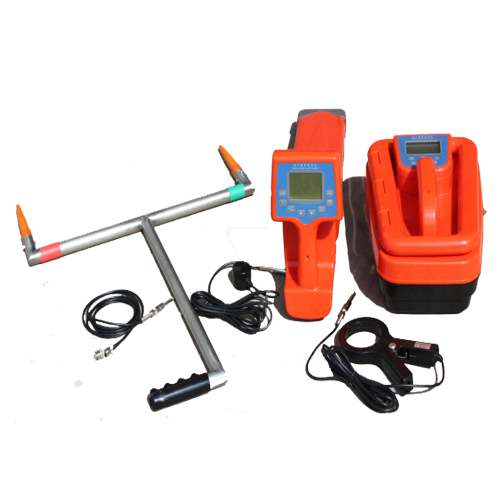

HP-A35電纜路徑識別綜合測試儀由一臺發射機、一臺接收機及附件構成，用于地下管線路由的精確定位、埋深測量和長距離的追蹤以及對管線絕緣故障點的測量查找。HP-A35電纜路徑識別綜合測試儀采用了多線圈電磁技術，提高了管線定位定深的精度和目標管線的識別能力，在管線密集復雜的區域也能準確地對目標管線進行追蹤和定位。因而HP-A35電纜路徑識別綜合測試儀在電信、網通、移動、聯通、鐵通、電力、自來水、煤氣、物探、石化和市政等行業得到了廣泛的應用。

1、測定地下管線的路由

2、測定地下管線的埋深

3、多管線的情況下目標管線的識別

4、檢測并定位管線絕緣故障點

1、采用先進的信號處理技術、最新的集成電路元器件以達到優異的測試性能。

2、測量信號的多種發送方式:

（1）注入法：用于有注入點的管線。

（2）鉗夾法：用于被測管線有一段外露，便于鉗夾夾鉗的管線。

（3）感應法：用于無注入點或無外露的管線。

3、多種測量頻率：有480Hz、7.7KHz、31KHz和61KHz四種有源頻率以及電力線纜的50Hz無源頻率；用戶可以根據環境的不同進行選擇（如需要采用特殊測量頻率，請在定貨合同中注明）。

4、提高測試效率的不同的定位模式和功能：

（1）峰值模式：通過測量信號的極大值來確定路由的位置。

（2）谷值模式：通過測量信號的極小值來確定路由的位置。

（3）路由定向：直觀、迅速地指示路由的方向。

（4）絕緣故障查找（FF）: 查找并定位出管線絕緣惡化導致的故障點。

（5）聽診器：通過聽診頭從眾多管線中識別出信號所加載的管線。

5、輔助功能：

（1）接收增益自動調節：自動調節接收機的增益以使接收機處于優化狀態，免去了手動調節的繁瑣。

（2）聲響功能：接收機通過喇叭發出的音調變化直觀地反映測量的信號大小。

（3）管線狀態檢測：發射機在做注入模式時，首先檢測管線的絕緣電阻，殘余電壓，再將信號施加到目標管線上。當管線上絕緣電阻較小（近于對地短路）發射機將自動退出該模式，當殘余電壓較大時發射機告警，操作人員應立即停止信號的加載，關閉發射機。

（4）電池電量檢測：電池電量的實時檢測，當電量低到保護值時會發出報警自動關機。

（5）節電功能：發射機開機30秒左右未按其它鍵、接收機開機操作后，若10分鐘左右未再按其它鍵時，機器會自動關機，以節省電池電能。

 接收機技術指標

注:正常情況下指所測試的管線在上述測量范圍內沒有絕緣故障及其它干擾。

環境要求

 物理特性組件一（儀表組合）
