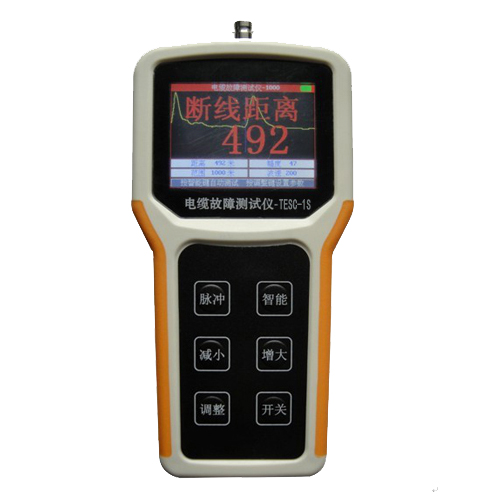

TESC-1S通信電纜故障全自動綜合測試儀采用ARM+FPGA+大點陣彩色液晶顯示技術研制成功的最新一代電纜測試產(chǎn)品。適用于測量市話鉛皮電纜、全塑電纜、用戶皮線的斷線、混線、地氣、絕緣不良、接觸不良等故障的精確位置。是縮短故障查找時間、提高工作效率、減輕線路維護人員勞動強度的得力工具。線路查修人員也可以用其進行線路工程驗收和檢查電纜電氣特性。
測試速度快、測量精度高。
|
型號 |
TESC-1S |
TESC-2S |
TESC-4S |
TESC-8S |
|
測試范圍 |
1Km |
2Km |
4Km |
8Km |
|
分辨率 |
1m |
|||
|
測量盲區(qū) |
0m |
|||
|
功耗 |
1W |
|||
|
質量 |
0.3KG |
|||
|
體積 |
160×80×32mm3 |
|||
|
使用環(huán)境溫度 |
－15℃－＋45℃ |
|||
|
儲存溫度 |
—20℃－＋55℃ |
|||

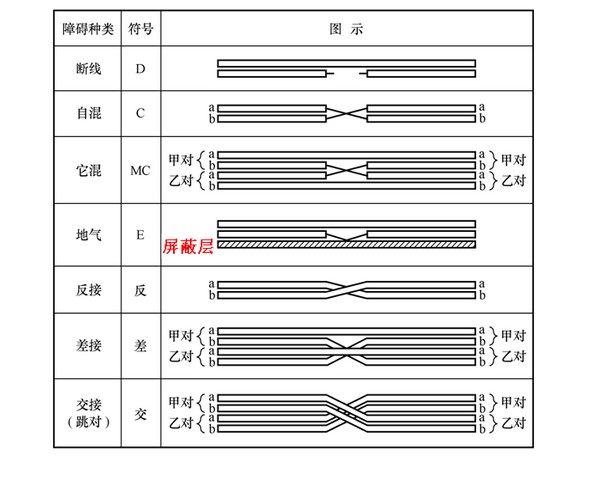

電纜障礙種類：
①斷線：電纜芯線斷開。
②混線：芯線相碰觸（又名短路） 。本對線間相碰為自混；不同線對 間芯線相碰為它混。
③地氣：芯線與金屬屏蔽層（地）相碰，又稱接地。
④反接：本對芯線的a、b線在電纜中間或接頭中間錯接。
⑤差接：本對芯線的a（或b）線錯與另一對芯線的b（或a）線相接， 又稱鴛鴦對。
⑥交接： 本對線在電纜中間或接頭中間錯接到另一對芯線， 產(chǎn)生錯號， 又稱跳對
