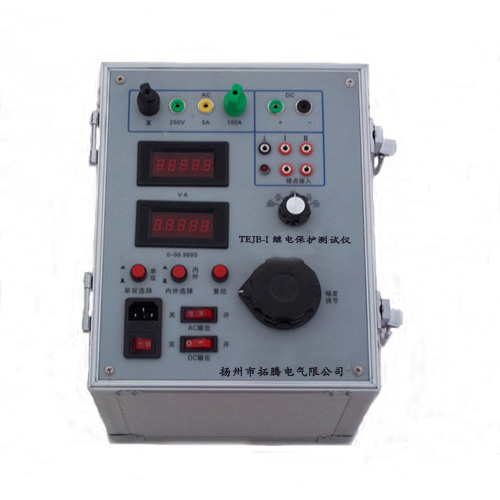

TEJB-I型繼電保護測試儀

功能特點：

同時輸出兩路電壓、電流采用0.5級數字表，交直流測量為真實有效值，適用于電壓、電流、時間、中間、反時限電流繼電器、信號、極化等繼電器。體積小、攜帶方便

技術參數：

輸入電源：AC220V±10% 50Hz

標稱容量：1KVA（可根據要求增加容量）

輸出：主回路AC 0～250V  0～500mA  0～10A  0～100A

DC 0 ～ 350A  0～10A  0～500mA

輔助回路 AC 0 ～250V DC 0～350V

測時范圍：0～99.999S

外型尺寸：280mm×190mm×280mm

質量：12Kg

TEJB-Ⅱ型繼電保護測試儀

全數字顯示，操作方便；非常適合現場操作。對電壓、電流（各種電流繼電器）時間、中間（包括DZB系列）、差動等繼電器的試驗尤為適用。

一、主要技術指標

1.Ⅰ路輸出

交流電壓：0—250V（≤5A）  分辨率0.1V

交流電流：0—5A           分辨率0.01A

交流電流：0—100A         分辨率0.1A

直流電壓：0—300V         分辨率0.1V

直流電流：0—20A          分辨率0.01A

2.Ⅱ路輸出

交流電壓：0—250V（≤2.5A）分辨率0.1V

交流電流：0—500mA        分辨率0.1mA

交流電流：0—50A          分辨率0.1A

直流電壓：0—300V         分辨率0.1V

直流電流：0—10A          分辨率0.01A

3.時間測量：0—99.999S    分辨率0.001S

4.精度等級：0.5級

5.輸入功率：≥1KVA

6.輸入電源：AC220V±10%    50±1Hz

7.體積：340x300x300mm

8.質量：12Kg

TEJB--Ⅲ型繼電保護測試儀

一主要功能

具有三相57V/100V電壓輸出，并同時輸出最大0—100A電流，可對距離保護單元進行測試，也可對單元件繼電器進行測試。

可模擬單相接地或兩相短路故障。

可進行動態模擬故障。

可進行時間測量試驗。

具有兩路交流電流輸出，可對差動繼電器進行試驗。

具有Ⅰ路電壓或電流相對Ⅱ路電壓或電流00-- 3600角度調節，滿足功率方向繼電器試驗。

具有兩路交直流電流、電壓輸出，滿足各種中間繼電器及其它繼電器試驗。

可對信號及執行元件試驗。

二主要技術指標

1、輸入：三相380V/220V+N            1KVA

2、輸出：

Ⅰ路： AC  0—500.0mA

            AC  0—5.00A

            AC  0—100.0A

            AC  0—250.0V

            DC  0—350.0V

            DC  0—20.00A

Ⅱ路： AC  UAN、UBN、UCN    0—57.0V （5A）

            AC  UAB、UBC、UCA   0—100.0V（5A）

            AC  0—50.00A

            DC  0—350.0V

            DC  0—10.00A

3、Ⅰ路電壓或電流相對Ⅱ路電流或電壓作00-- 3600移相。

4、測量范圍

電壓范圍：0—500V

電流范圍：0—500.0mA—5.00A—50.00A—100.0A

角度范圍：00-- 3600

時間范圍：0—999.999S
