接地阻抗測試儀（產品別稱：接地電阻測試儀、大地網接地電阻測試儀、大地網測試儀、大地網接地阻抗測試儀、地阻儀、地網接地電阻測試儀、地樁式接地電阻測試儀）
一、用途
|
項目 |
型 號 |
|||
|

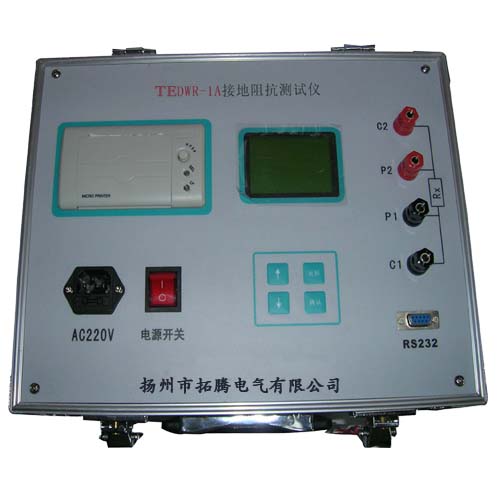

TEDWR-1A |

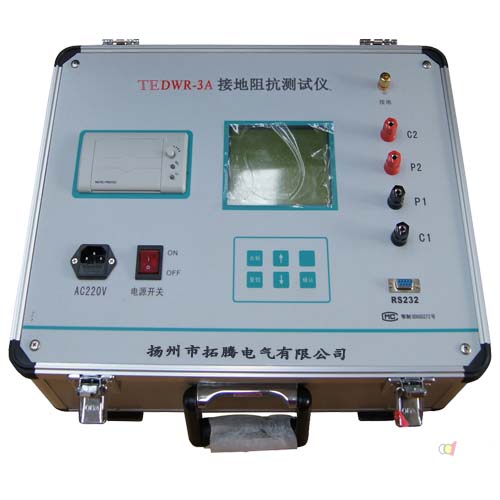

TEDWR-3A |

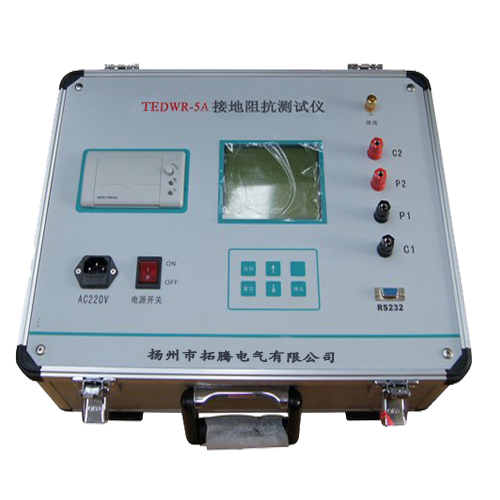

TEDWR-5A |

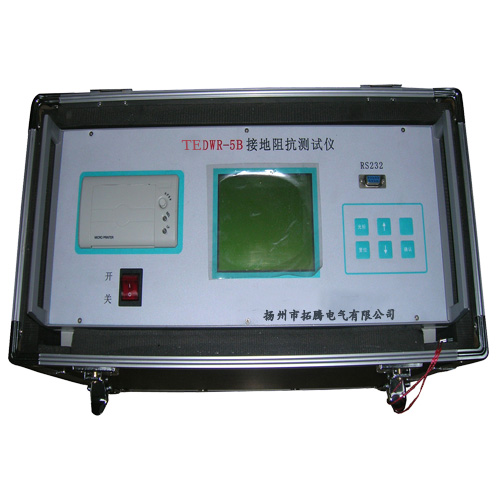

TEDWR-5B |
|
|
阻抗測量范圍 |
0～200Ω |
|||
|
分辨率 |
0.001Ω |
|||
|
測量誤差 |
±（讀數(shù)×1％+0.002Ω） |
±（讀數(shù)×1％+0.001Ω） |
||
|
抗地電壓干擾能力 |
15V工頻干擾電壓帶來的誤差不大于0.002Ω（測試電流不小于1A時） |
20V工頻干擾電壓帶來的誤差不大于0.002Ω（測試電流不小于2A時） |
30V工頻干擾電壓帶來的誤差不大于0.002Ω（測試電流不小于3A時） |
50V工頻干擾電壓帶來的誤差不大于0.002Ω（測試電流不小于3A時） |
|
測試電流波形 |
正弦波 |
|||
|
測試電流頻率 |
45Hz、55Hz雙頻 |
|||
|
最大輸出電流 |
1A |
3A |
5A |
5A |
|
最大輸出電壓 |
100V |
200V |
400V |
|
|
測量線要求 |
電流線銅芯截面積≥1.0mm2 |
電流線銅芯截面積≥1.5mm2 |
電流線銅芯截面積≥4.0mm2 |
|
|
電壓線銅芯截面積≥0.2mm2 |
電壓線銅芯截面積≥0.2mm2 |
電壓線銅芯截面積≥2.5mm2 |
||
|
供電電源 |
AC220V±10％，50Hz |
|||
|
使用環(huán)境 |
溫度：-10℃～40℃；相對濕度：<90% |
|||
|
外形尺寸 |
330×260×210 |
440×350×310 |
||
|
儀器重量 |
8.5kg |
9kg |
10.5kg |
12KG |
|
|
|
|
