選型規格表

絕緣操作桿技術指標

一、概述：

    RL系列絕緣操作桿利用現代工藝制作，具有防潮，絕緣性能好，機械強度大使用輕便等優點。整體由操作頭、絕緣桿、金屬連接件、握手部分組成，用于短時間對帶電體設備進行操作的絕緣工具，如接通或斷開高壓隔離開關，跌落式斷路器等。

二、使用環境條件：1、海拔高度：≤1500m；2、最高環境溫度：+55℃；

                  3、最低環境溫度：—25℃

    4、按氣候條件可分為全天候式（防雨式）絕緣操作桿和非全天候式絕緣操作桿，非全天候式絕緣操作桿禁止在雨雪天氣作業時使用。

二、一般要求：

1、有出廠銘牌（制造廠名及商標、型號，制造年月）

 2、有出廠合格證標簽和使用說明書。

 3、有出廠試驗報告和型式試驗報告。

 4、有統一、清晰的出廠編號。

 5、外表美觀大方，無裂紋，無破損，無污漬（顏色可根據云南電網公司需求定制）

 6、所有標志耐久、耐腐蝕。

 7、所有產品符合國家標準或國家有關勞動保護用品方面的法律、行政法規、規章和強制性標準的有關要求，質量與樣品質量相符。

 8、所有產品符合《國家電網公司電力安全工作規程》、《國家電網公司電力安全工器具管理規定（試行）》有關要求。

9、驗收按國標GB/T 1033.1-2008  塑料 非泡沫塑料密度的測定 第1部分：浸漬法、液體比重瓶法和滴定法

GB/T 1034-2008  塑料 吸水性的測定

GB/T 1409-2006  測量電氣絕緣材料在工頻、音頻、高頻(包括米波波長在內)下電容率和介質損耗因數的推薦方法

GB/T 2900.55-2002  電工術語 帶電作業

GB 13398-2008  帶電作業用空心絕緣管、泡沫填充絕緣管和實心絕緣棒

GB/T 14286-2008  帶電作業工具設備術語

DL 408-91  電業安全工作規程（發電廠和變電所電氣部分）

DL 409-91  電業安全工作規程（電力線路部分）

DL/T 976-2005  帶電作業工具、裝置和設備預防性試驗規程標準執行。

10、能按合同要求按時送達指定地點。

三、技術要求：

 1、產品符合原廠質量檢測標準和國家標準GB13398—2008《帶電作業用絕緣桿通用技術條件》。DL 408-91  電業安全工作規程（發電廠和變電所電氣部分）

2、絕緣桿采用環氧樹脂等合成材料制成，合成材料可用無機或人造纖維加強，其密度不應小于1.75g/cm3，吸水率不大于0.15%，50Hz介質損耗角正切不大于0.01，表面光滑，無氣泡、皺紋或裂開，壁厚符合操作強度的要求，內外表面及端部進行防潮處理。

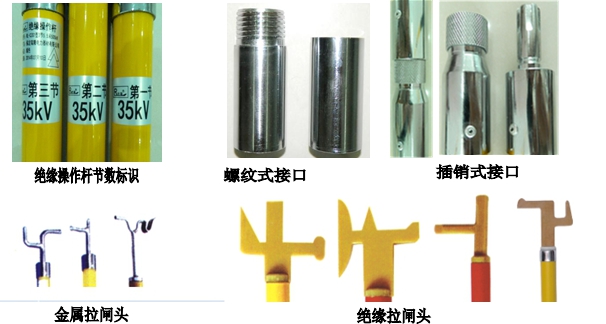

3、空心管端口處有堵頭，桿與桿之間采用插銷式或螺紋接口式聯接，金屬與節桿之間的固定銷采用金屬桿穿芯連接并牢固可靠。接地操作棒的每節上均應有電壓等級及節號的永久標識（如500kV第一節，500kV第二節，…）第一節上還應標明耐受額定電壓長度（如耐受額定電壓長度：大于4.1米）。最小尺寸符合接地設備和導線的額定電壓下安全作業的要求選擇，握手部分和工作部分交接處應有明顯護環或標記，接地操作桿的尺寸、絕緣性能符合要求

4、全天候式操作桿配有防雨罩（絕緣子式硅橡膠環），以便在雨、霧、雪等潮濕天氣可以正常操作。

5、操作金屬頭能滿足各電壓等級設備操作的強度和結構要求，可分為H型和T型拉閘桿頭，根據不同環境還可分為絕緣拉閘頭和金屬拉閘頭，一般長度不超過10cm以避免由于過長在操作過程中造成相間短路或接地短路。拉閘頭可按圖紙式樣加工制作。

6、絕緣操作桿各節桿之間的伸縮靈活、可靠、無卡阻現象，節桿之間的配合間隙滿足使用中移動和鎖止要求。每套絕緣桿本體還應有永久性的明顯標志（所有標識不影響產品特性）

：絕緣操作桿的名稱規格、制造廠名、顏色標記、制造日期、帶電作業雙三角形符號。

7、用肉眼和手摸從外觀進行檢查。絕緣操作桿應光滑，絕緣部分應無氣泡、皺紋、裂紋、絕緣層脫裂、嚴重的機械或電灼傷痕，玻璃纖維布與樹脂間粘接完好不得開膠，固定連接部分應無松動、銹蝕和斷裂等現象，桿段間連接牢固。握手的手持部分護套與絕緣桿連接緊密、無破損、不產生相對的滑動或轉動。

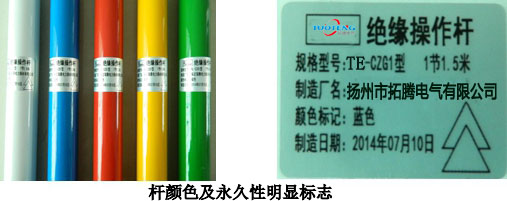

8、絕緣操作桿顏色按云南電網公司要求制作（10kV綠色、35kV黃色、110kV紅色、220kV藍色、500kV白色），通過區分顏色來分辨絕緣桿電壓等級及長度，方便操作人員使用。

表1：外徑及配置要求

表2：顏色要求

表3：絕緣操作桿長度的要求

圖例1：

三、電氣性能要求：

 1．受潮前、后的電氣特性

制造絕緣操作桿的桿材應進行300mm長試品的1min工頻耐壓試驗，包括受潮前和受潮后的試驗。試品在100kV工頻電壓下的泄漏電流應符合表4的規定。

表4  試品工頻耐壓試驗及泄漏電流允許值

 2．濕態絕緣性能

制造絕緣操作桿的桿材應進行1200mm長試品的的淋雨試驗。淋雨試驗條件見GB 13398-2008中5.5.2  條的規定。對試品施加工頻電壓100kV（有效值），加壓時間持續1h，應滿足無滑閃、無火花或擊穿，表面無可見漏電腐蝕痕跡，無可察覺的溫升等要求。

 3．工頻耐壓性能

制造絕緣操作桿的桿材應能耐受相隔300mm的兩電極間1min工頻電壓試驗。試品在100kV工頻電壓下應滿足無滑閃、無火花或擊穿，表面無可見漏電腐蝕痕跡，無可察覺的溫升等要求。

（四）機械性能要求

1．抗彎特性

制造絕緣操作桿的桿材試品應滿足附錄中表D.1的Fd、f、Fr值。

2．抗扭特性

制造絕緣操作桿的桿材試品應滿足附錄中表D.2的Cd、αd 、Cr值。

3．徑向擠壓特性

制造絕緣操作桿的桿材試品應滿足附錄中表D.3的Fd、Fr值。

4．軸向擠壓特性

制造絕緣操作桿的桿材應滿足表4所規定的λ-Ψ值。

表4  桿材軸向壓力特性的λ-Ψ值

 5．制造絕緣操作桿的桿材試品在進行過4000次彎曲循環后，不借助放大裝置而用目測檢查時，試品應無任何損傷的痕跡，也不應有任何永久變形。在經過4000次彎曲循環試驗后，這批試品應還能通過受潮前后的絕緣試驗。

四、其它要求

 1、絕緣桿用防潮的塑料袋或其它防潮材料包裝，產品與產品之間應墊紙，整個包裝應牢固，包裝袋表面有明顯的“防潮”、“防雨”、“嚴防碰撞”等字樣。

2、包裝箱有如下標志：制造廠名，絕緣桿的數量和重量，出廠試驗的合格證；出廠日期。

 五、使用說明與定期試驗：

 1、為保證人身和設備的安全，接地操作桿必須根據電業安全工作規程規定的期限，定期進行預防性試驗。
 2、預防性試驗前，應先進行外觀檢查，當發現絕緣桿有裂紋等明顯缺陷時，不宜進行預防性試驗，應及時送交修理或更換。
 3、接地操作桿試驗前應對絕緣桿的表面作清擦處理，然后按預防性試驗標準進行耐壓試驗，以桿體無發熱、閃絡及擊穿現象為合格。
