FD-06(220V/50W) |
JGZL-1(220V/100W) |
|
SQ(220V/80W) |
DJR-100B(220V/100W) |
廣泛適用于開關控制柜中除濕去潮
SP-409B （220V/200W）中心孔距204 長220 寬64 高52

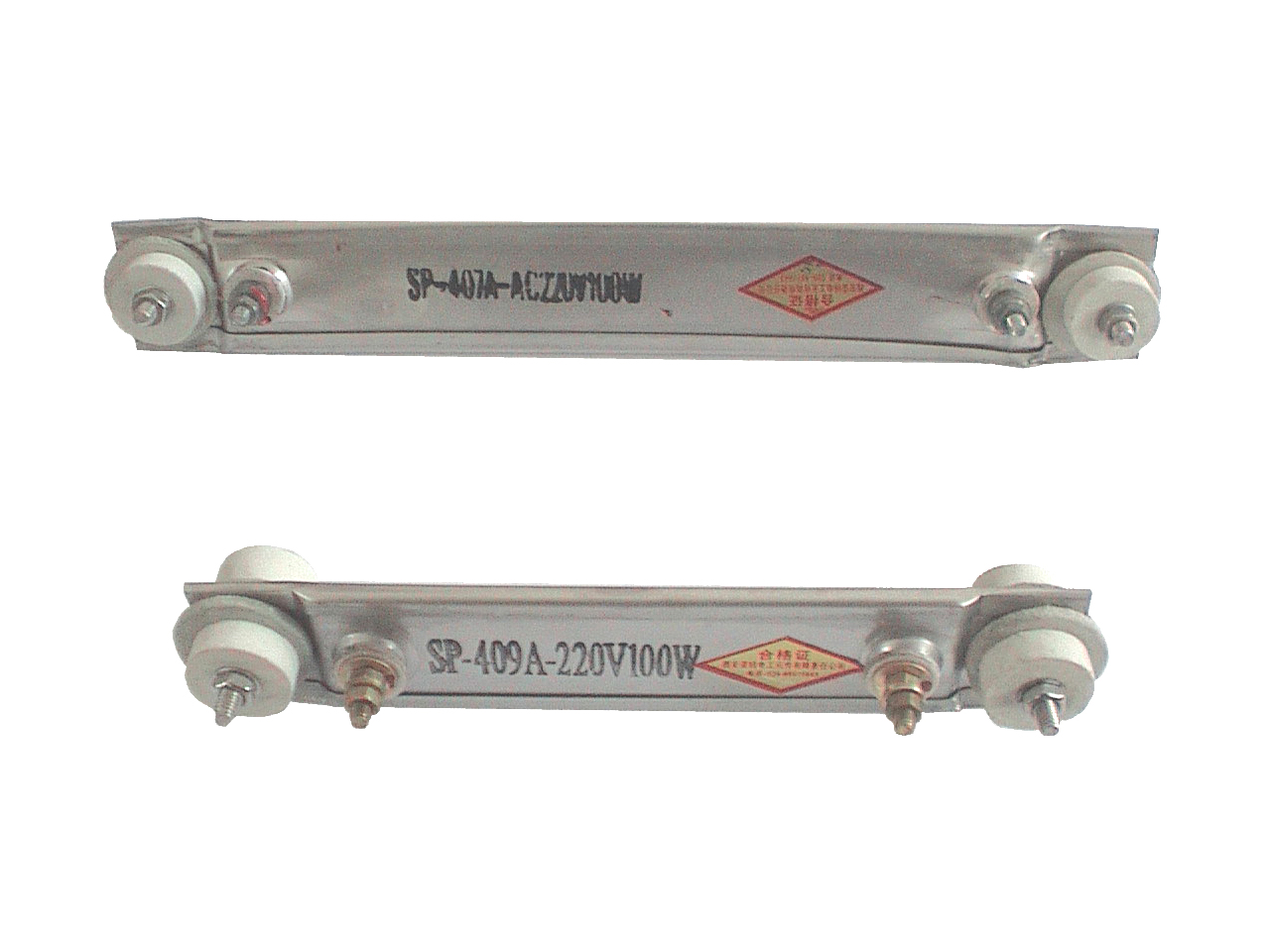

電加熱器、圈狀加熱器、板狀加熱器、鑄鋁加熱器、CRK3型等標準、非標準電加熱器SP-A 系列熱輻射點加熱器
1 、用途
SP-A 系列熱輻射電加熱器適用于高低壓電器控制箱柜的除濕和加熱 , 該系列加熱器具有結構簡單 , 工作可靠 , 加熱效果好 , 使用壽命長等特點。經市產品質量監督檢驗所檢驗 , 各項指標全部合格。
2 、型號規格
|
型號 |
額定工作電壓（ AC ） V |
額定功率 W |
|
SP -406A -250 |
220 |
250 |
|
SP -407A -100 |
220 |
100 |
|
SP -409A -100 |
220 |
100 |
|
SP -409A -50 |
220 |
50 |
3 、結構特點
▽ 結構簡單 , 價格低廉
▽ 安裝方便
4 、工作和安裝條件 '
▽ 工作環境無強酸、強堿等腐蝕性氣體和液體
▽ 振動：頻率為 10-50Hz 氈 , 振幅為 4mm
▽ 工作電壓允許變化范圍為 180-250V
5 、技術參數
|
型號 參數 |
SP -406A -250 |
SP -407A -100 |
SP -409A -100 |
SP -409A -50 |
|
額定電壓 |
220V （ AC ） |
|||
|
額定功率 |
250W |
100W |
100W |
50W |
|
耐電壓 |
2000V |
|||
|
絕緣電阻 |
50M Ω |
|||
|
表面溫度 |
280 ℃ |
260 ℃ |
260 ℃ |
120 ℃ |
|
散熱面積 |
27072 m ㎡ |
24472m ㎡ |
15272 m ㎡ |
m ㎡ |
|
使用壽命 |
>5000h |
|||
|
重量 |
約 0.38 ㎏ |
約 0.32 ㎏ |
約 0.26 ㎏ |
約 0.26 ㎏ |
6 、外型與安裝尺寸
|
型號規格 |
安裝尺寸 |
外形尺寸 |
|||
|
孔數×孔徑 （單位 mm ） |
孔距 ( 單位 mm) |
長 ( 單位 mm) |
寬 ( 單位 mm) |
高 ( 單位 mm) |
|
|
SP -406A -250 |
2 × Φ 7 |
316 |
340 |
41 |
53 |
|
SP -407A -100 |
2 ×Φ 7 |
266 |
290 |
41 |
53 |
|
SP -409A -100 |
2 ×Φ 7 |
186 |
210 |
41 |
53 |
|
SP -409A -50 |
2 ×Φ 7 |
186 |
210 |
41 |
53 |

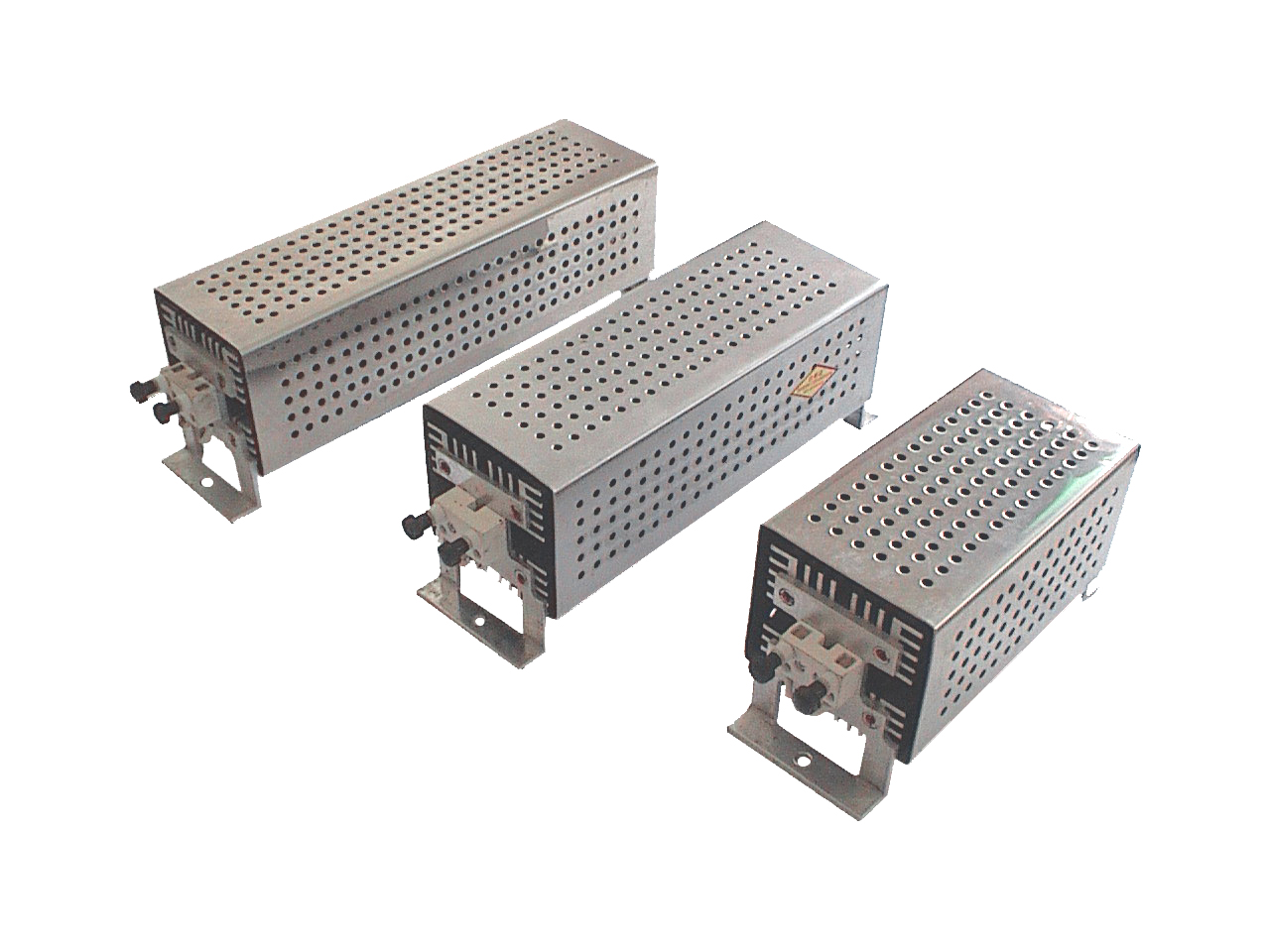

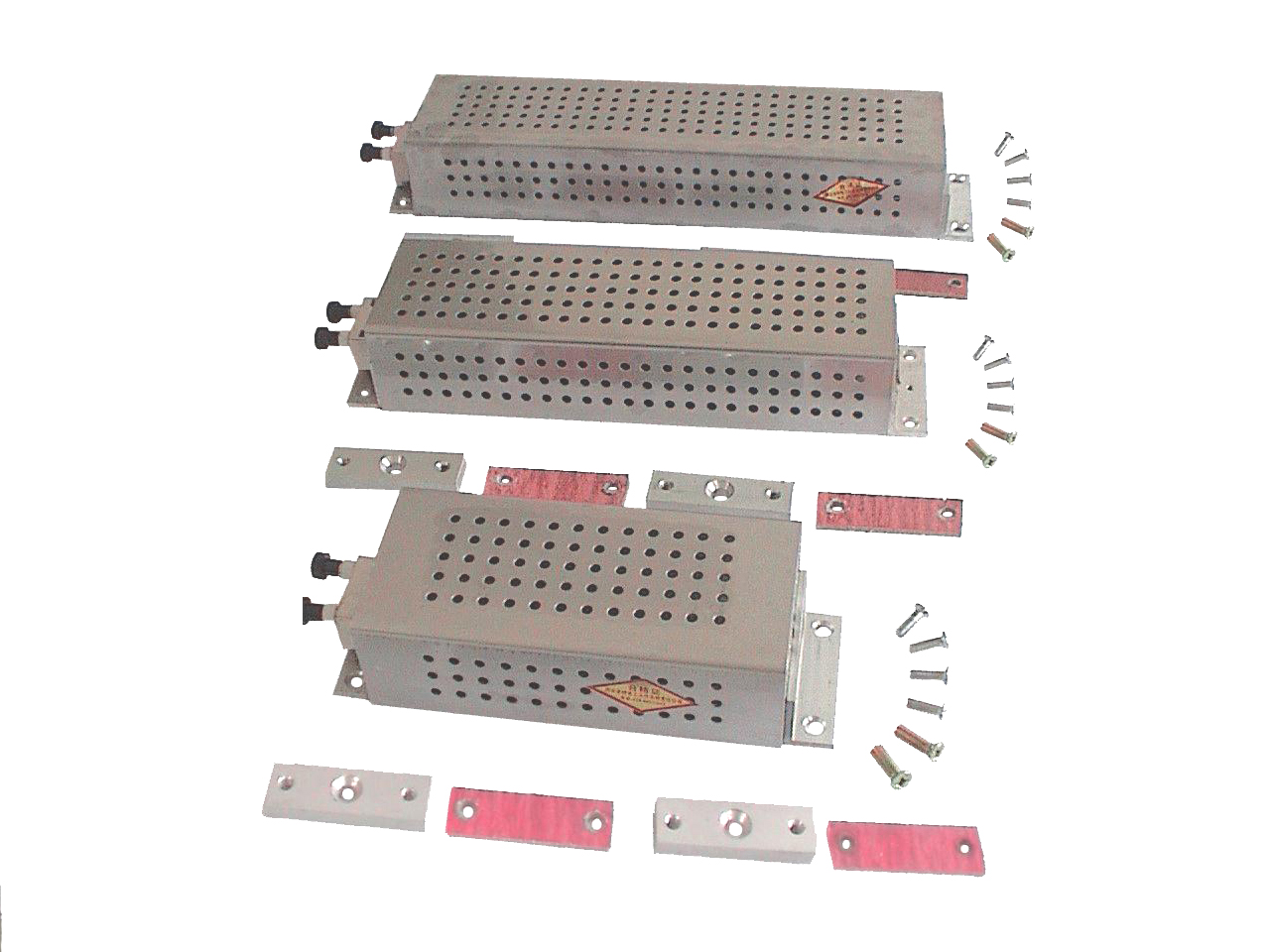

SP-B 系列熱輻射電加熱器

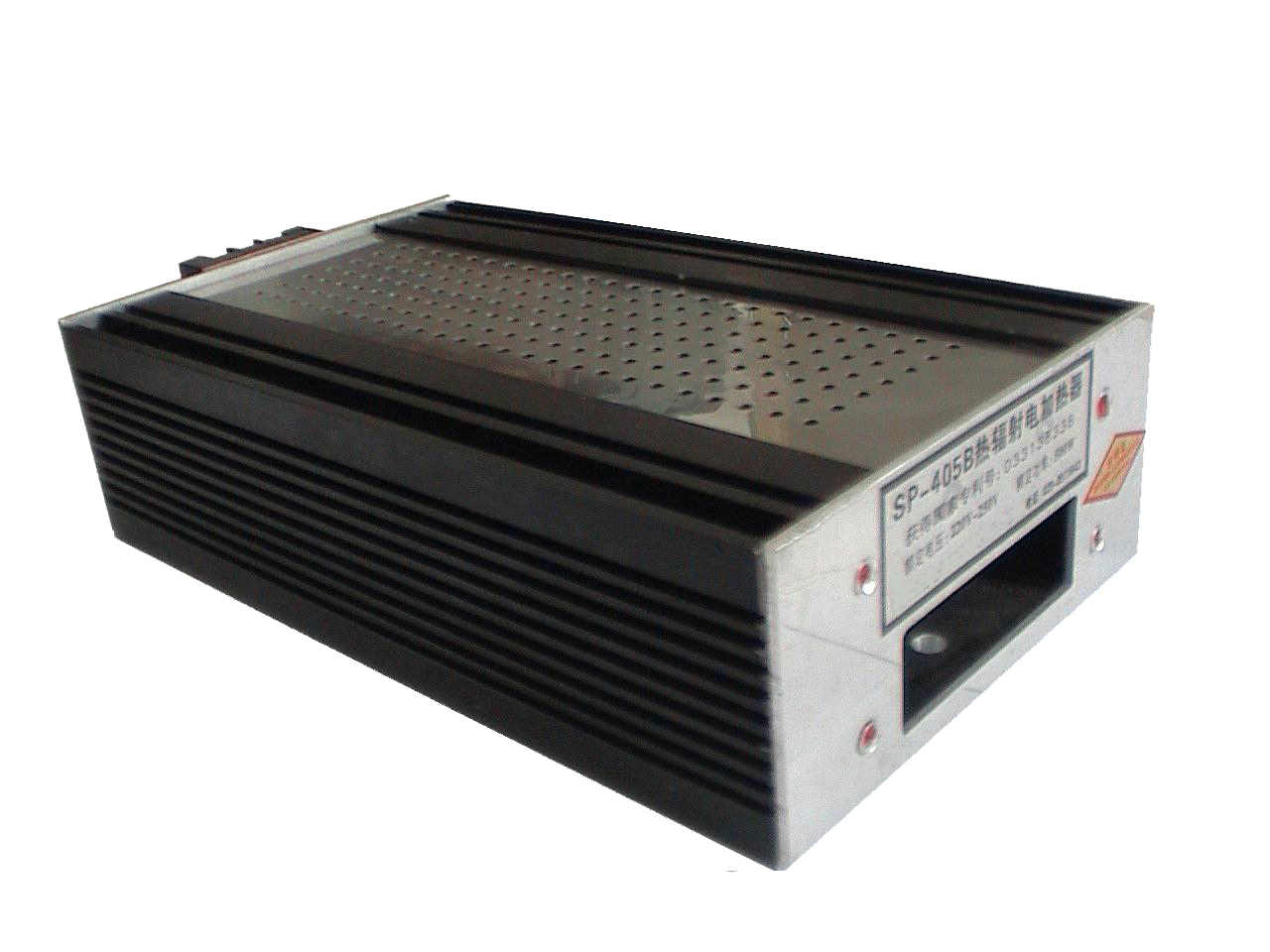

 SP-405B
|
 SP-B
|
• 用途
SP-B 系列熱輻射電加熱器適用于高低壓電器控制箱柜的除濕和加熱，該系列加熱器具有結構緊湊，散熱面積大，表面溫度低，工作可靠，加熱效果好，使用壽命長等特點。經產品質量監督檢驗所檢驗，各項指標全部合格。
• 型號規格
|
型號 |
額定工作電壓（ AC ） V |
額定功率（ W ） |
|
SP-405B-500 |
220-250 |
500 |
|
SP-406B-250 |
220-250 |
250 |
|
*SP-406B-250 （ PTC ） |
220 |
|
|
*SP-407B-100 |
220-250 |
100 |
|
*SP-407B-100 （ PTC ） |
220 |
|
|
*SP-409B-100 |
220-250 |
100 |
|
*SP-409B-100 （ PTC ） |
220 |
|
|
*SP-409B-50 |
220 |
50 |
|
*SP-409B-50 （ PTC ） |
* ：該型加熱器，加熱元件采用最新型的加熱元件 PTC 材料
• 結構特點
⑴采用大散熱面積的熱擠壓工業鋁型材，機構緊湊
⑵散熱面積大，表面溫度低，使用壽命長
⑶安裝方便
• 工作及安裝條件
⑴工作環境無強酸、強堿等腐蝕氣體和液體
⑵振動：頻率為 10-50Hz ，振幅為 4mm
⑶工作電壓允許變化范圍為 180-250V
• 技術參數
|
型號 參數 |
SP-405b-500 |
SP-406B-250 |
SP-407B-100 |
SP-409B-100 |
SP-409B-50 |
|
額定電壓 |
220V （ AC ） |
||||
|
額定功率 |
500W |
250W |
100W |
100W |
50W |
|
耐電壓 |
2000V |
||||
|
絕緣電阻 |
50M Ω |
||||
|
表面溫度 |
100 ℃ |
185 ℃ |
130 ℃ |
℃ |
℃ |
|
散熱面積 |
m ㎡ |
243764 m ㎡ |
202614 m ㎡ |
136774 m ㎡ |
m ㎡ |
|
使用壽命 |
>15000h |
||||
|
重量 |
5 ㎏ |
㎏ |
㎏ |
㎏ |
㎏ |
6 、外型與安裝尺寸
|
型號規格 |
安裝尺寸 |
外形尺寸 |
|||
|
孔數×孔徑 （單位 mm ） |
孔距 ( 單位 mm) |
長 ( 單位 mm) |
寬 ( 單位 mm) |
高 ( 單位 mm) |
|
|
SP-409B |
4 ×Φ 7 |
186 × 48 |
220 |
76 |
65 |
|
SP-407B |
4 ×Φ 7 |
266 × 48 |
300 |
76 |
65 |
|
SP-406B |
4 ×Φ 7 |
316 × 48 |
350 |
76 |
65 |
|
SP-405B |
2 ×Φ 9.5 |
262 |
325 |
175 |
80 |

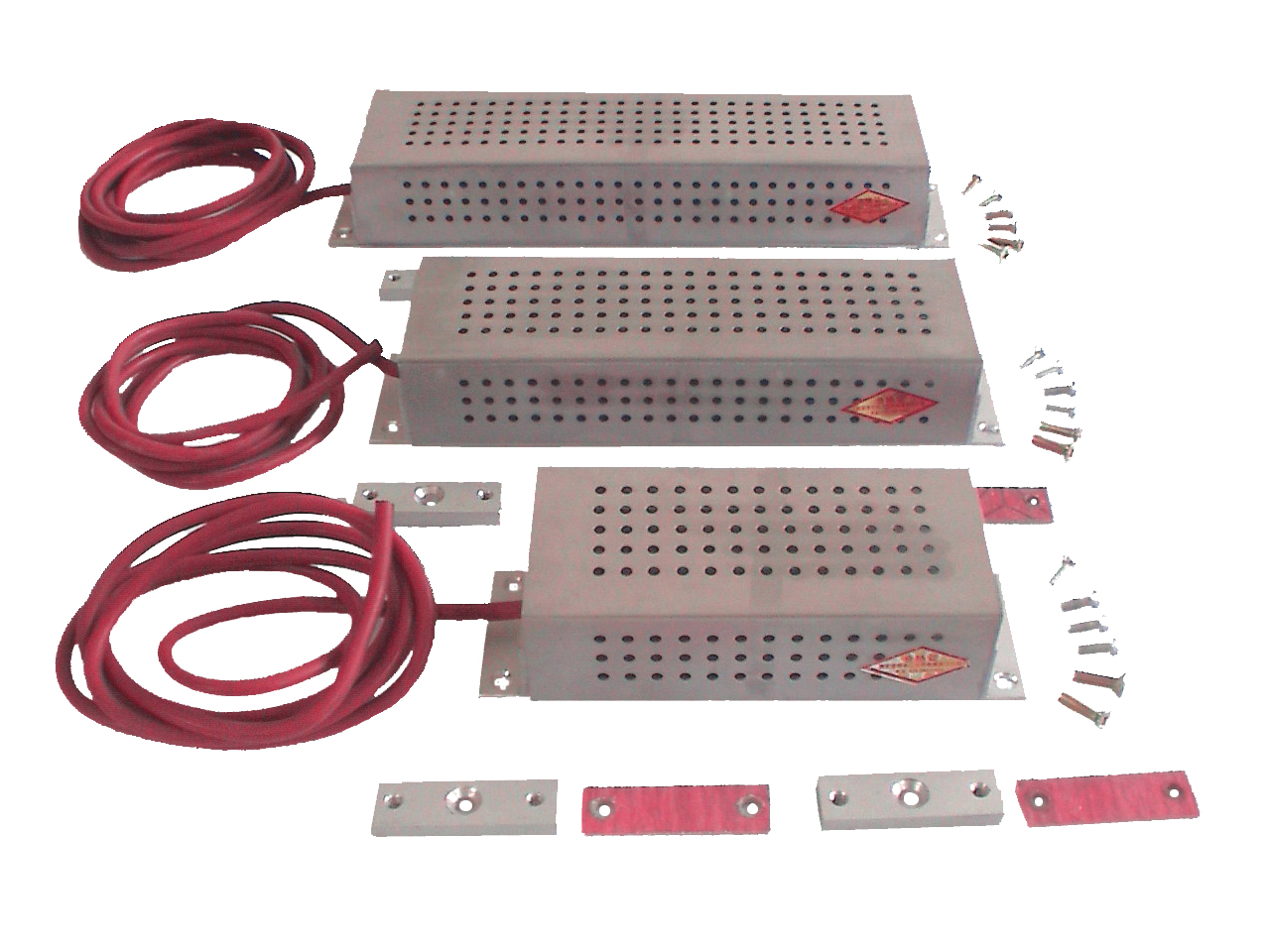

• 用途
SP-B-Y 系列熱輻射電加熱器，是根據廣大用戶的要求，提高產品的安全使用性考慮而設計的新型加熱器，該產品除了具有 SP-B 系列的優點以外，使用安裝將更加方便安全，整個產品無電源外露，并且克服了接線端子易破易損的缺點，電源引線采用了新型的耐高溫材料，引線的長短可以根據用戶使用的情況而定，通過上述改進，大大提高了產品的使用安全性和可靠性，使產品的安裝更為方便，省時省料。
• 型號規格
|
型號 |
額定工作電壓（ AC ） V |
額定功率 W |
|
SP-406B-BY |
220-250 |
250 |
|
SP-407B-BY |
220-250 |
100 |
|
SP-409B-BY |
220-250 |
100 |
|
SP-409B-BY |
220 |
50 |
3 、技術參數
|
型號 參數 |
SP-406B-BY |
SP-407B-BY |
SP-409B-BY |
SP-409B-BY |
|
額定電壓 |
220V （ AC ） |
|||
|
額定功率 |
250W |
100W |
100W |
50W |
|
耐電壓 |
2000V |
|||
|
絕緣電阻 |
50M Ω |
|||
|
表面溫度 |
185 ℃ |
130 ℃ |
℃ |
℃ |
|
散熱面積 |
243764m ㎡ |
202614m ㎡ |
136774m ㎡ |
m ㎡ |
|
使用壽命 |
>15000h |
|||
4 、結構特點
⑴采用大散熱面積的熱擠壓工業鋁型材，機構緊湊
⑵散熱面積大，表面溫度低，使用壽命長
⑶安裝方便
5 、工作和安裝條件
⑴工作環境無強酸、強堿等腐蝕氣體和液體
⑵振動：頻率為 10-50Hz ，振幅為 4mm ，三個方向十分鐘無異常
⑶工作電壓允許變化范圍為 180-250V
6 、外型與安裝尺寸
|
型號規格 |
安裝尺寸 |
外形尺寸 |
|||
|
孔數×孔徑 （單位 mm ） |
孔距 ( 單位 mm) |
長 ( 單位 mm) |
寬 ( 單位 mm) |
高 ( 單位 mm) |
|
|
SP-409B-BY |
4 ×Φ 7 |
186 × 48 |
220 |
76 |
65 |
|
SP-407B-BY |
4 ×Φ 7 |
266 × 48 |
300 |
76 |
65 |
|
SP-406B-BY |
4 ×Φ 7 |
316 × 48 |
350 |
76 |
65 |

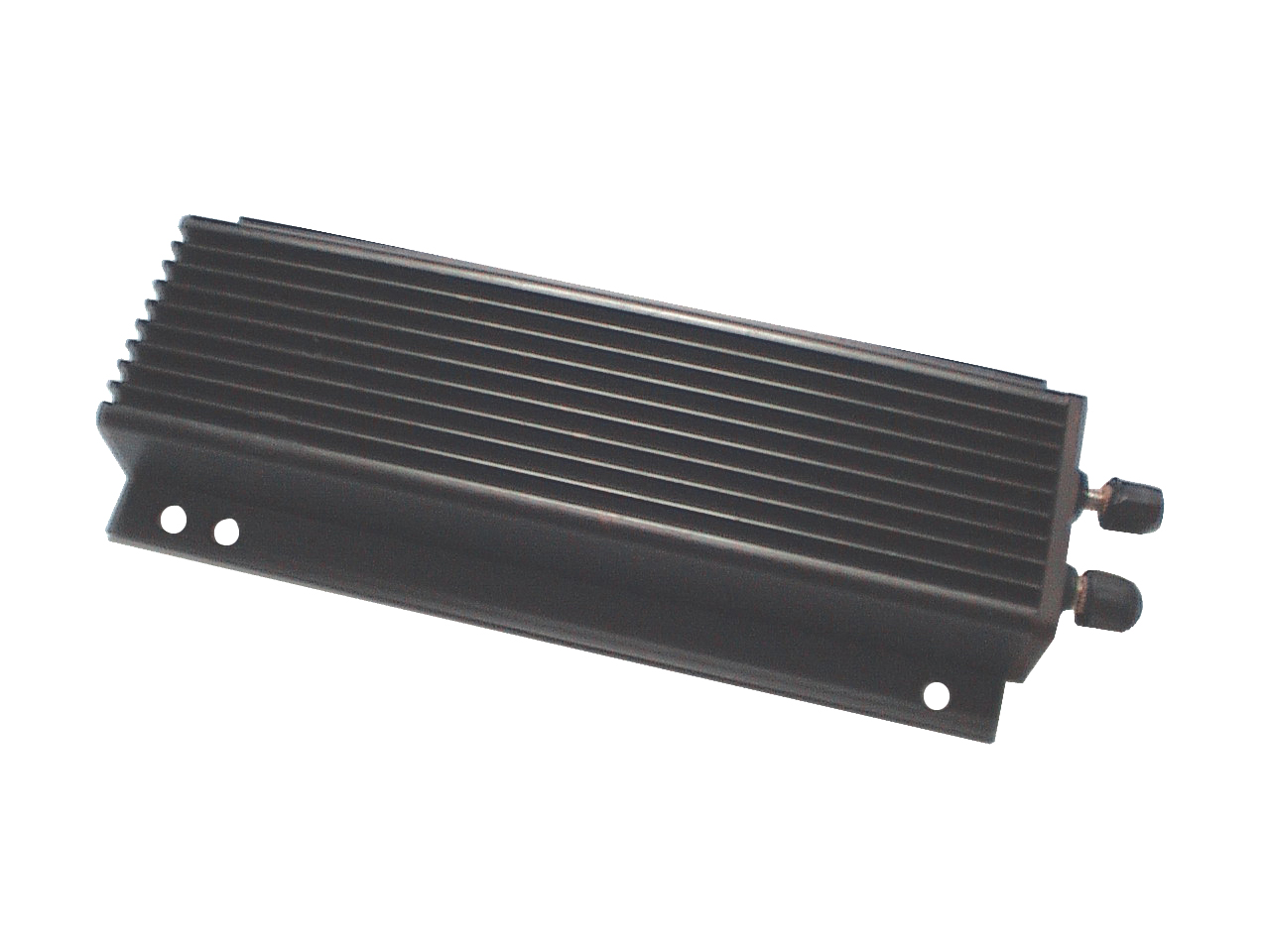

• 用途
SP-C 系列熱輻射電加熱器適用于中大型高低壓電器控制箱柜的除濕和加熱，該系列加熱器為雙層結構，設計緊湊，散熱面積大，表面溫度低，工作可靠，加熱效果好，使用壽命長等特點。經市產品質量監督檢驗所檢驗，各項指標全部合格。
• 型號規格
|
型號 |
額定工作電壓（ AC ） V |
額定功率 W |
|
SP -406C -400 |
220-250 |
400 |
|
SP -406C -400 （ PTC ） |
220 |
|
|
SP -407C -300 |
220-250 |
300 |
|
SP -407C -300 （ PTC ） |
220 |
|
|
SP -409C -200 |
220-250 |
200 |
|
SP -409C -200 （ PTC ） |
220 |
• 技術參數
|
型號 參數 |
SP -406C -400(PTC) |
SP -407C -300(PTC) |
SP -409C -200(PTC) |
|
|
額定電壓 |
220V （ AC ） |
|||
|
額定功率 |
400W |
300W |
200W |
|
|
耐電壓 |
2000V |
|||
|
絕緣電阻 |
50M Ω |
|||
|
表面溫度 |
130 ℃ |
130 ℃ |
130 ℃ |
|
|
散熱面積 |
27072 m ㎡ |
24472 m ㎡ |
15272 m ㎡ |
|
|
使用壽命 |
>15000h |
|||
|
重量 |
約 2.7 ㎏ |
約 2.2 ㎏ |
約 1.5 ㎏ |
|
• 結構特點
⑴采用雙層大散熱面積的熱擠壓工業鋁型材，機構緊湊
⑵二級加熱雙層散熱，散熱面積大，表面溫度低，使用壽命長
⑶安裝方便
• 工作和安裝條件
⑴工作環境無強酸、強堿等腐蝕氣體和液體
⑵振動：頻率為 10-50Hz ，振幅為 4mm
⑶工作電壓允許變化范圍為 180-250V
• 外型與安裝尺寸
|
型號規格 |
安裝尺寸 |
外形尺寸 |
|||
|
孔數×孔徑 （單位 mm ） |
孔距 ( 單位 mm) |
長 ( 單位 mm) |
寬 ( 單位 mm) |
高 ( 單位 mm) |
|
|
SP -409C |
2 × Φ 7 |
186 |
220 |
87 |
105 |
|
SP -407C |
2 ×Φ 7 |
266 |
300 |
87 |
105 |
|
SP -406C |
2 ×Φ 7 |
316 |
350 |
87 |
105 |

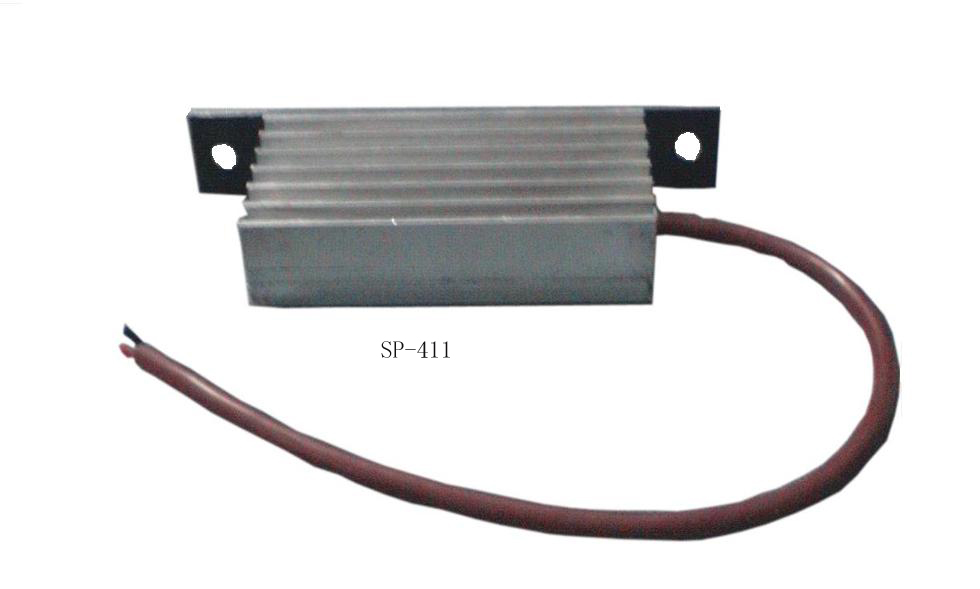

電加熱器 SP-410 （ 411 ）
 SP-410
|
 SP-411
|
1 、 型號規格
|
型號 |
額定工作電壓（ AC ） V |
額定功率 W |
|
SP-410 |
220 |
50 |
|
SP-411 |
220 |
80 |
2 、 外型與安裝尺寸
|
型號規格 |
安裝尺寸 |
外形尺寸 |
|||
|
孔數×孔徑 （單位 mm ） |
孔距 ( 單位 mm) |
長 ( 單位 mm) |
寬 ( 單位 mm) |
高 ( 單位 mm) |
|
|
SP-410 |
2 × Φ 8 |
116 |
142 |
34 |
41 |
|
SP-411 |
2 ×Φ 8 |
118 |
169 |
30 |
57 |
規格及安裝尺寸
|
規格型號 |
額功率定 |
額定電壓 |
安裝尺寸 |
外形尺寸 |
|||
|
孔數×孔徑 （單位 mm ） |
孔距 ( 單位 mm) |
長 ( 單位 mm) |
寬 ( 單位 mm) |
高 ( 單位 mm) |
|||
|
SP-RJ 50 |
50W |
220V |
2 × Φ 5 |
75 |
120 |
90 |
30 |
|
SP-RJ 70 |
70W |
220V |
2 × Φ 5 |
75 |
120 |
90 |
30 |

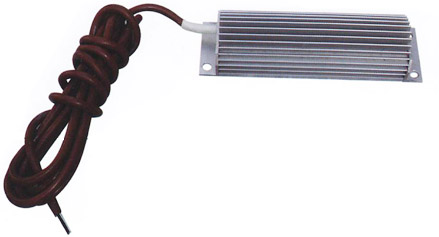

恒溫加熱器 SP-PTC （ RPTC ）
|
SP-PTC |
SP-RPTC |
SP-PTC （ RPTC ）系列電加熱器適用于小型高低壓電器控制箱柜的除濕和加熱，該系列加熱器發熱體使用 PTC 材料，因此具有 PTC 材料特性恒溫作用，內部溫度恒定，表面溫度低。外形設計以加大散熱面為主，具有工作可靠，加熱效果好，使用壽命長等特點。
• 型號規格
|
型號 |
額定工作電壓（ AC ） V |
額定功率 W |
|
SP-PTC 100 |
220 |
100 |
|
SP-PTC 80 |
220 |
80 |
|
SP-RPTC 25 |
220 |
25 |
|
SP-RPTC 20 |
220 |
20 |
• 技術參數
|
型號 參數 |
SP-PTC 80 |
SP-PTC 100 |
SP-RPTC 20 |
SP-RPTC 25 |
|
額定電壓 |
220V （ AC ） |
|||
|
額定功率 |
80W |
100W |
20W |
25W |
|
耐電壓 |
2000V |
|||
|
絕緣電阻 |
50M Ω |
|||
|
表面溫度 |
100 ℃ |
100 ℃ |
100 ℃ |
100 ℃ |
|
使用壽命 |
>15000h |
|||
• 結構特點
⑴采用大散熱面積的熱擠壓工業鋁型材，結構緊湊
⑵散熱面積大，表面溫度低，使用壽命長
⑶安裝方便
• 工作和安裝條件
⑴工作環境無強酸、強堿等腐蝕氣體和液體
⑵振動：頻率為 10-50Hz ，振幅為 4mm
⑶工作電壓允許變化范圍為 180-250V
• 外型與安裝尺寸
|
型號規格 |
安裝尺寸 |
外形尺寸 |
|||
|
孔數×孔徑 （單位 mm ） |
孔距 ( 單位 mm) |
長 ( 單位 mm) |
寬 ( 單位 mm) |
高 ( 單位 mm) |
|
|
SP-PTC 80 |
4 × Φ 5 |
130 × 55 |
170 |
66 |
25 |
|
SP-PTC 100 |
4 ×Φ 5 |
130 × 55 |
170 |
66 |
25 |
|
SP-RPTC 20 |
2 × Φ 5 |
150 |
165 |
24 |
45 |
|
SP-RPTC 25 |
2 ×Φ 5 |
150 |
165 |
24 |
45 |
